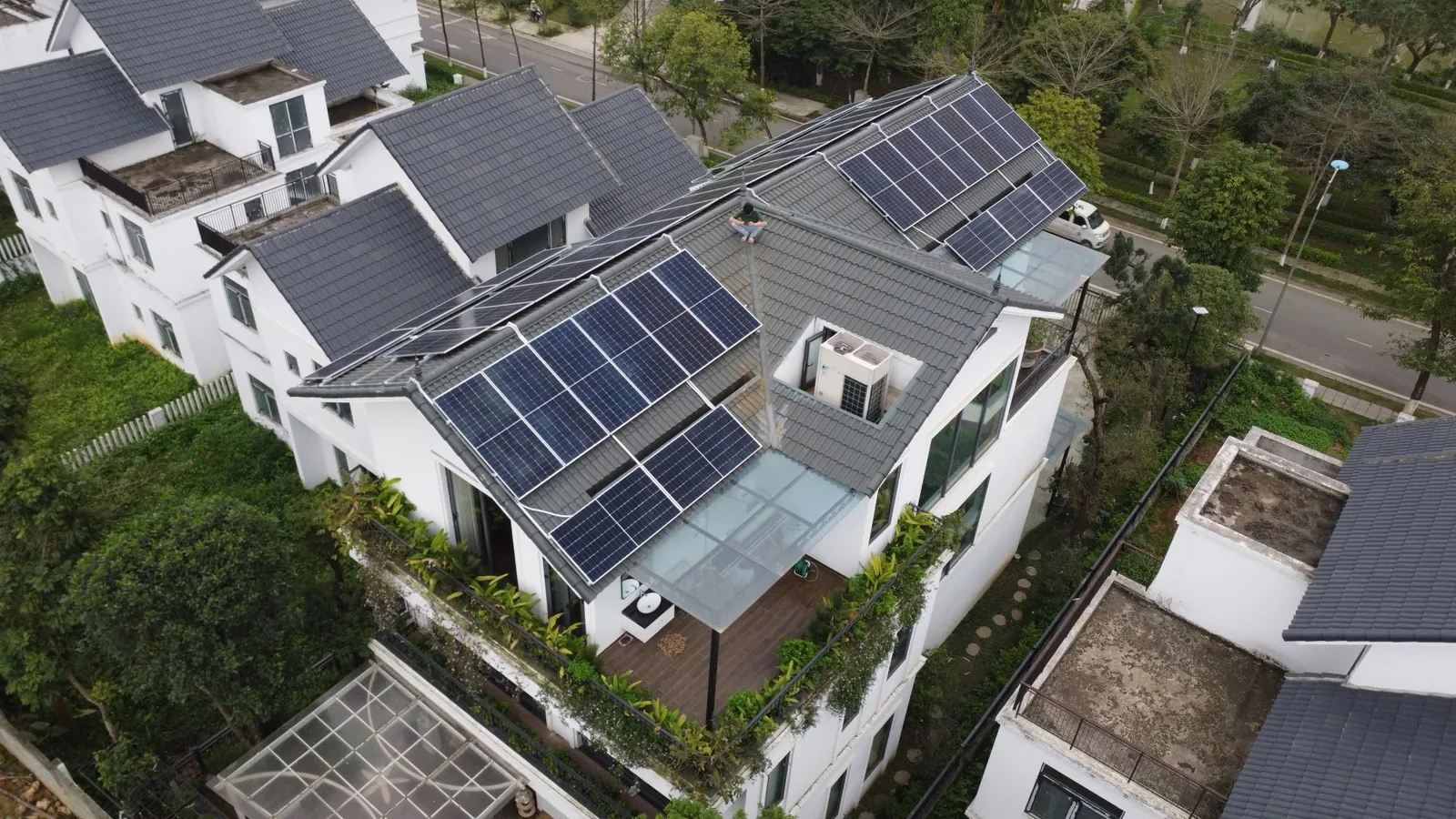

Villa mit Solar und Speicher
HIT-20L-G3 mit G2-Speicher LB-5D-G2, rund 20 kWh. 12,93 MWh Erzeugung im Jahr.
über 1.400EURErsparnis durch Tarifnutzung pro Jahr
8%Mehrerzeugung laut Hersteller
Hoymiles · HIT Series · Dreiphasig

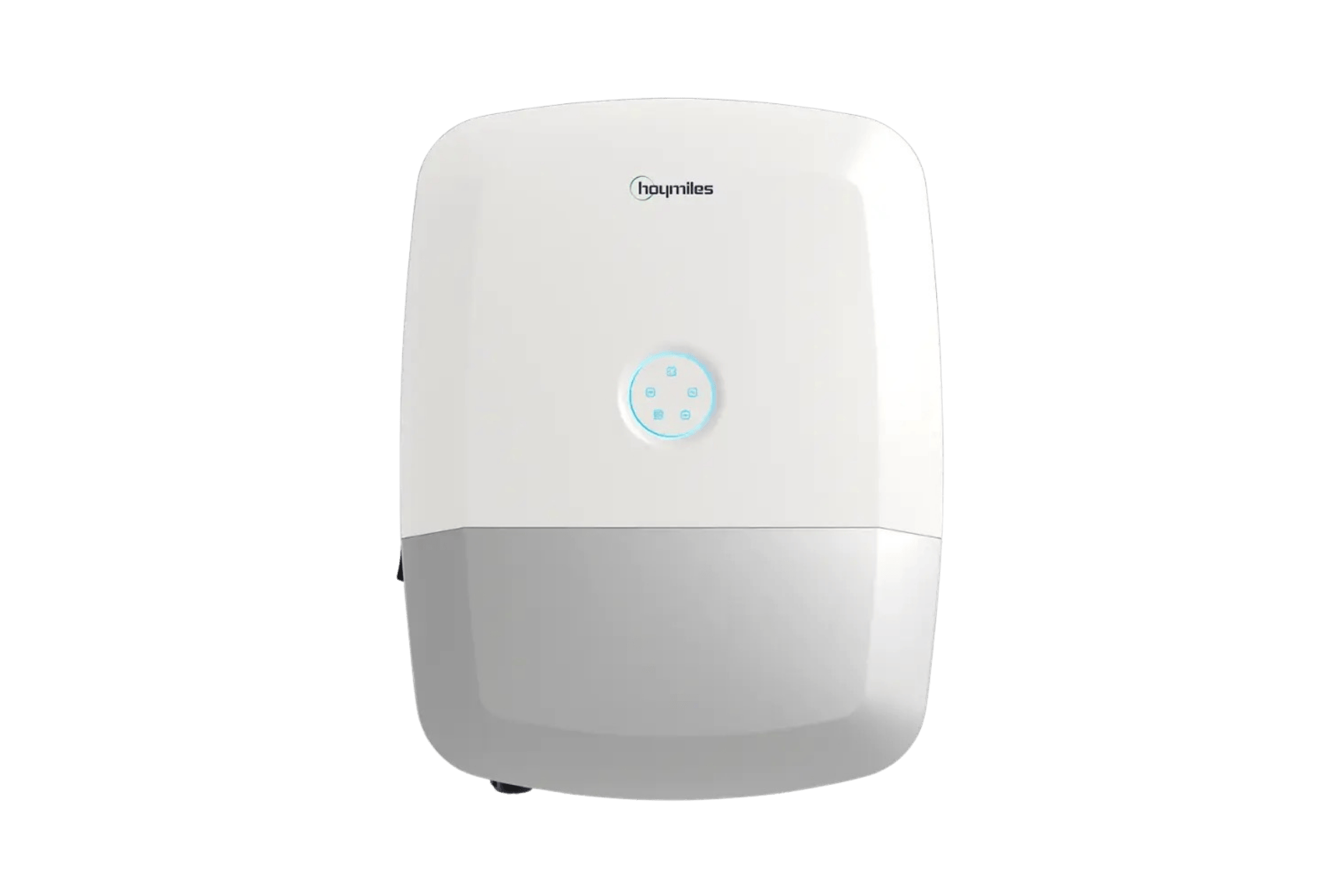

Hoymiles HIT Series Hybrid-Wechselrichter
6 bis 20 kW · 5 Modelle im B2B-Shop · Speicher 40 bis 60 V
Dreiphasige Hybrid-Wechselrichter für Niederspannungsspeicher, von der 6-kW-Klasse mit Farbdisplay bis zum Flaggschiff HIT-20L-G3: 22.000 VA netzparallel, bis 40 kW PV an vier MPP-Trackern und bis 350 A Lade- und Entladestrom. Im Netzbetrieb führt der Bypass bis 50 A zu den Notstromlasten. Fällt das Netz aus, versorgt das Gerät diese Lasten dreiphasig weiter, kurzzeitig mit doppelter Nennleistung, soweit PV und Speicher die Leistung liefern.
- Bis 4 MPPT mit je 20 A
- Notstrom dreiphasig, Bypass 50 A
- Bis 16 Speichermodule LB-G3
- Wechselrichter IP66
Kurz gefasst
Was die Hoymiles
HIT Series ist
Die Hoymiles HIT Series ist eine Reihe dreiphasiger Hybrid-Wechselrichter für Niederspannungsspeicher im Spannungsbereich von 40 bis 60 V. Ein Gerät verbindet PV-Generator, Batterie, Netz und auf Wunsch einen Generator und versorgt bei Netzausfall die angeschlossenen Lasten dreiphasig weiter.
Hoymiles baut die Reihe in acht Leistungsklassen von 5 bis 20 kW, jeweils mit LED-Ring (G3) oder Farbdisplay (G3S). PVSelected führt im B2B-Shop fünf Modelle: HIT-6L-G3S und HIT-8L-G3S mit Farbdisplay sowie HIT-10L-G3, HIT-15L-G3 und HIT-20L-G3 mit LED-Ring. Dazu kommen die Speicher LB-6D-G3 (6,02 kWh), LB-16D-G3 (16,08 kWh) und der Stapelspeicher LB-5S-G2 (5,12 kWh).
PVSelected liefert die Reihe an Fachbetriebe in Deutschland, Österreich, der Schweiz und den Niederlanden. Lager: Halskestraße 3-5, 47877 Willich.
- Gerätetyp
- Hybrid-Wechselrichterdreiphasig, 3L/N/PE, 380/400 V, für Batterien mit 40 bis 60 V
- Leistungsklassen
- 6 bis 20 kWfünf Modelle im B2B-Shop, Herstellerreihe 5 bis 20 kW
- PV-Eingang
- 12 bis 40 kWempfohlene max. PV-Leistung, 2 bis 4 MPPT mit je 20 A, 150 bis 900 V
- Speicher
- LB-G3 und LB-S-G2LB-G3: LiFePO4, 51,2 V, bis 16 Module parallel
- Notstrom
- 2 × Nennleistungfür 10 s, soweit PV und Speicher sie liefern; Bypass 50 A im Netzbetrieb; Umschaltung höchstens 10 ms
- Schutzart
- IP66Wechselrichter, -25 bis +65 °C; Speicher LB-G3 IP65 mit Selbstheizung
Warum diese Reihe
Sechs Gründe, die
auf der Baustelle zählen
Mehrere Dachflächen an einem Gerät, Notstrom für die Hausverteilung, Reserve für Anlaufströme und ein Gerät, das draußen hängen darf. Sechs Argumente, mit denen Sie die HIT verkaufen.
01 · PV-Eingang
Mehrere Dachflächen, ein Gerät

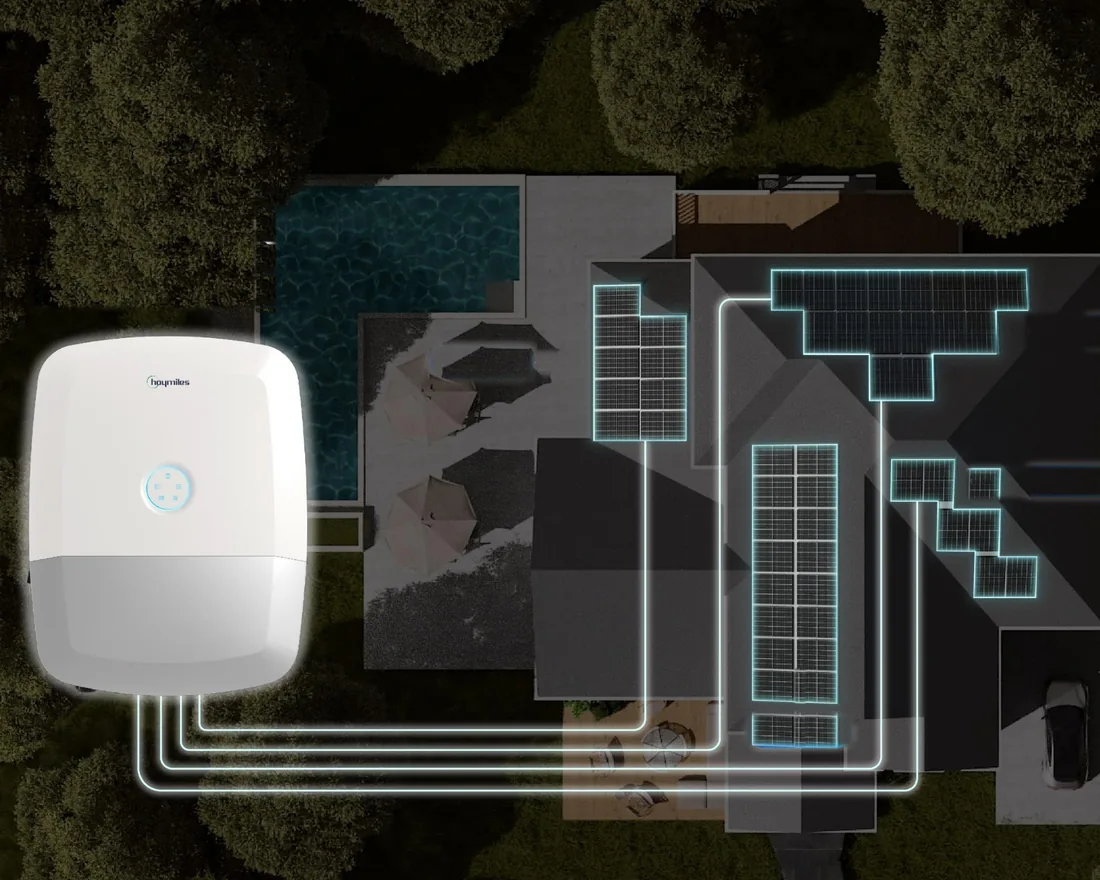

Die größeren Klassen haben vier MPP-Tracker mit je 20 A Eingangsstrom und 30 A Kurzschlussstrom. Jede Dachfläche bekommt ihren eigenen Tracker und wird getrennt optimiert: Verschattung oder eine andere Ausrichtung auf einer Fläche beeinflusst die Leistung der anderen Tracker nicht. Eine DC/AC-Überdimensionierung bis 200 % ist freigegeben.
MPP-Tracker je Klasse: HIT-6L-G3S 2, HIT-8L-G3S 3, HIT-10L-G3 3*, HIT-15L-G3 und HIT-20L-G3 je 4. Eingangsspannung 150 bis 900 V im MPP-Bereich, Start ab 150 V. Die niedrige Startspannung bringt laut Hersteller rund eine halbe Stunde längere Erzeugungszeit.
20 AEingangsstrom je MPP-Tracker
02 · Notstrom
Notstrom für die ganze Hausverteilung

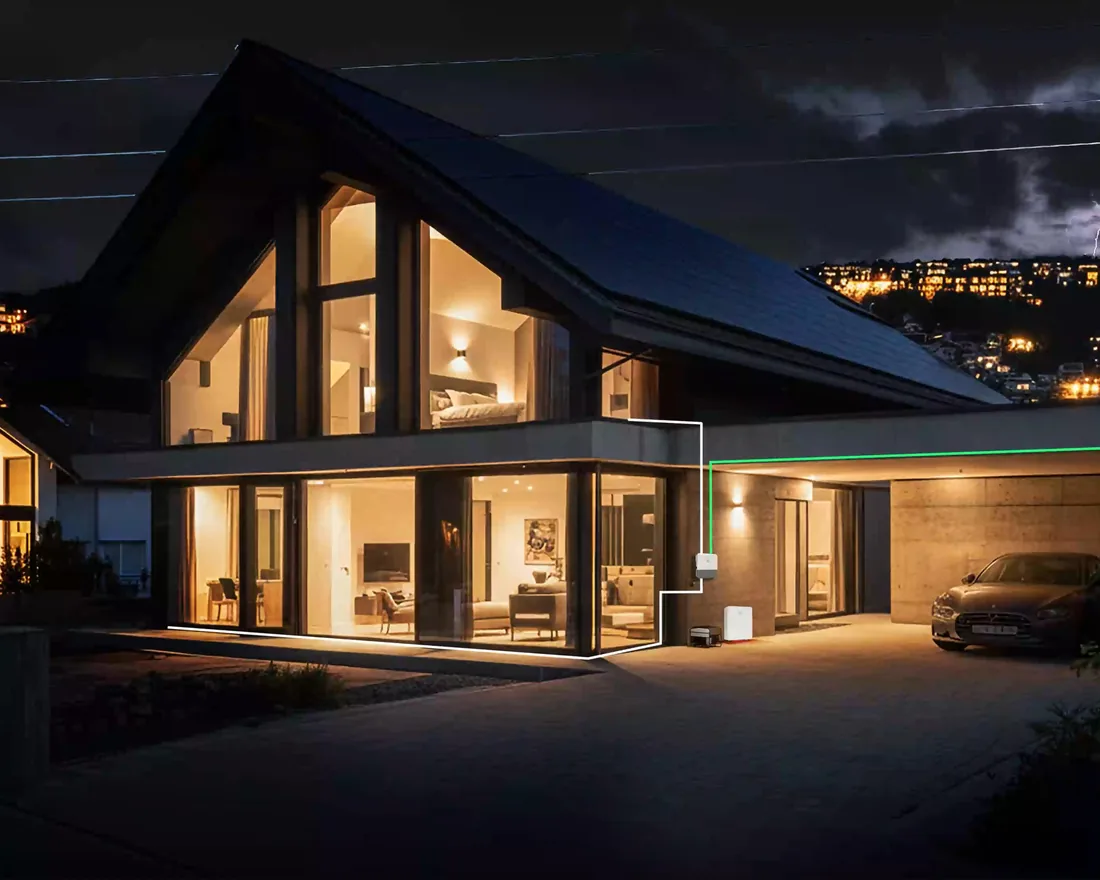

Im Netzbetrieb laufen die Notstromlasten über den integrierten Bypass mit bis zu 50 A Dauerstrom. Fällt das Netz aus, trennt die HIT vom Netz und versorgt die Lasten am EPS-Ausgang dreiphasig weiter, die ganze Hausverteilung, wenn sie dort angeschlossen ist. Im Notstrombetrieb ist 100 % Schieflast zulässig, je Phase bis 50 % der Nennleistung, damit laufen auch einphasige Verbraucher weiter.
Umschaltzeit laut Datenblatt G3 unter 10 ms. Die Herstellerunterlagen nennen dazu unterschiedliche Werte, wir planen deshalb mit höchstens 10 ms.
50 ABypass-Dauerstrom im Netzbetrieb
03 · Anlaufreserve
Reserve für Wärmepumpe und Motoren
Im Notstrombetrieb stellt die HIT zehn Sekunden lang die doppelte Nennleistung bereit, beim HIT-20L-G3 bis 40.000 VA, sofern PV und Speicher genug Leistung liefern. Diese Reserve ist für Anlaufströme von Wärmepumpen, Pumpen oder Kompressoren gedacht. Ob sie reicht, hängt vom Anlaufstrom des Geräts und vom Speicher ab: Ein LB-16D-G3 liefert für 10 Sekunden bis 240 A, ein LB-6D-G3 bis 90 A.
Ohne PV, etwa nachts, begrenzt der Speicher die Spitze. Rechenwert: ein LB-16D-G3 allein 240 A × 51,2 V, rund 12,3 kW für 10 s; die Batteriegrenze des HIT-20L-G3 von 350 A entspricht rund 17,9 kW. Die Systembroschüre nennt ebenfalls die doppelte Leistung für 10 s im Inselbetrieb.
2 ×Nennleistung für 10 Sekunden, je nach PV und Speicher
04 · Energiequellen

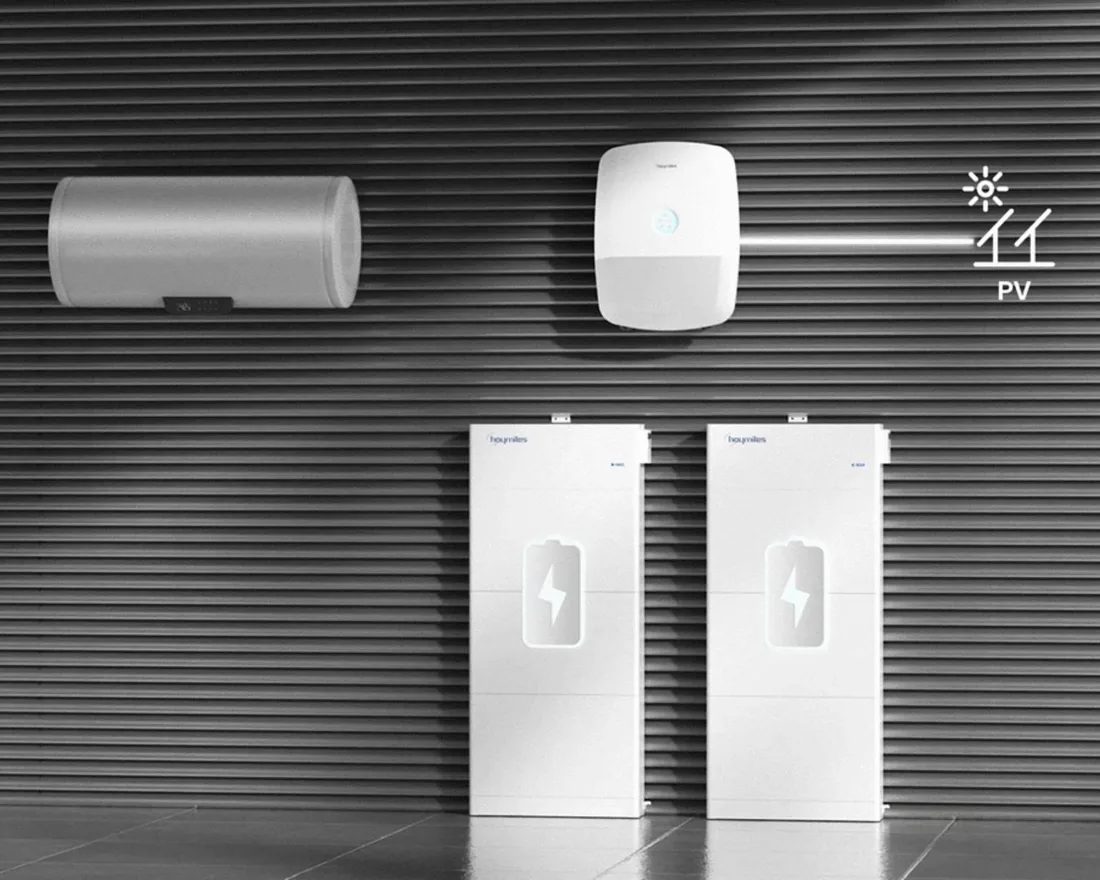

PV, Speicher, Netz und Generator
Die HIT verwaltet vier Energiequellen: PV, Batterie, Netz und Generator. Der GEN-Anschluss kann statt eines Generators auch Lasten versorgen und regelt deren Leistungsaufnahme. Das Energiemanagement bindet Generator, Wärmepumpe und steuerbare Lasten ein, bis zu zehn Wechselrichter arbeiten parallel, am Netz und im Inselbetrieb.
Schnittstellen laut Kurzanleitung: Wärmepumpe analog oder per SG Ready, Ladestation und Fremdsteuerung über RS485, externer Not-Aus.
4Energiequellen an einem Gerät
05 · Tarife
Laden, wenn Strom billig ist
Neben Eigenverbrauch und Peak Shaving beherrscht die HIT zeitvariable Tarife: bis zu acht Zeitpläne über je 24 Stunden legen fest, wann der Speicher lädt und wann er das Haus versorgt. Bei Tarifen mit festen Zeitfenstern lädt der Speicher in günstigen Stunden und versorgt das Haus in teuren.
Hoymiles nennt bis zu 8 % höheren Erlös durch die Tarifsteuerung, eine Herstellerangabe ohne Prüfbedingungen.
8 %höherer Erlös laut Hersteller
- Speicher lädt
- Speicher versorgt das Haus
06 · Außenmontage

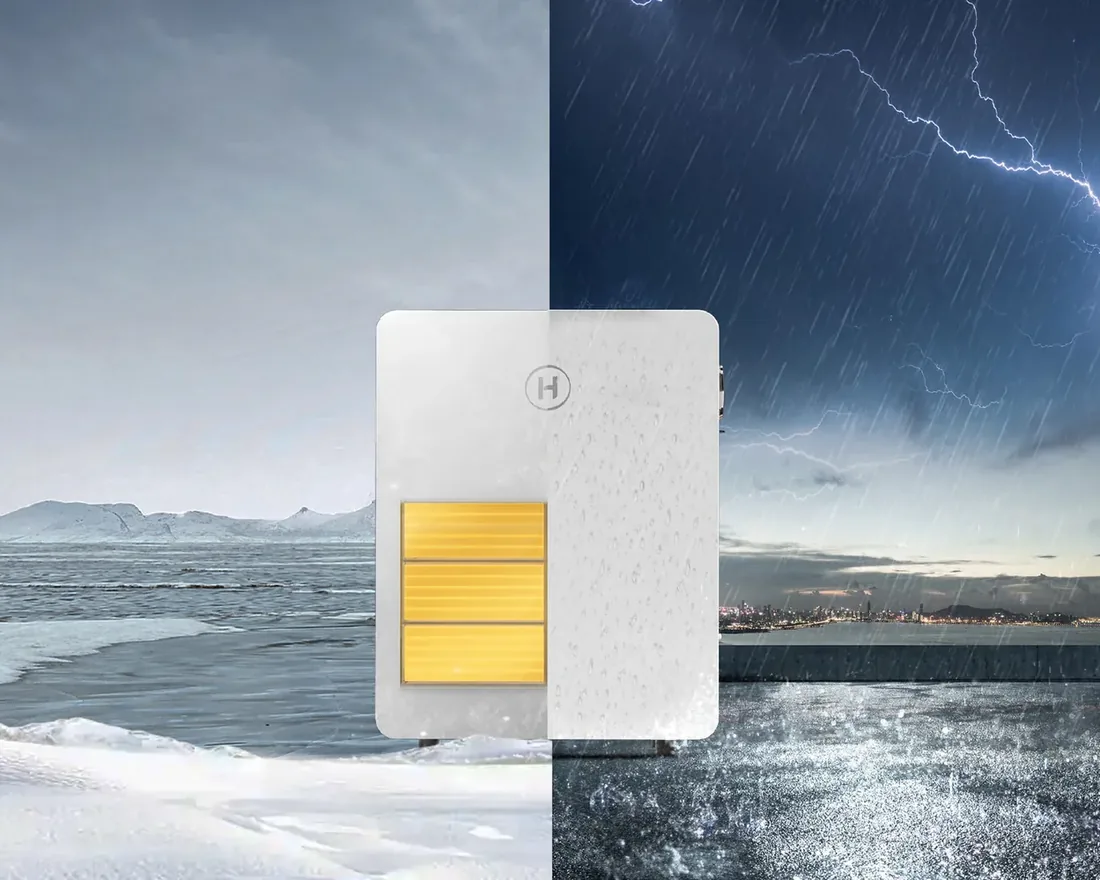

Darf an die Hauswand

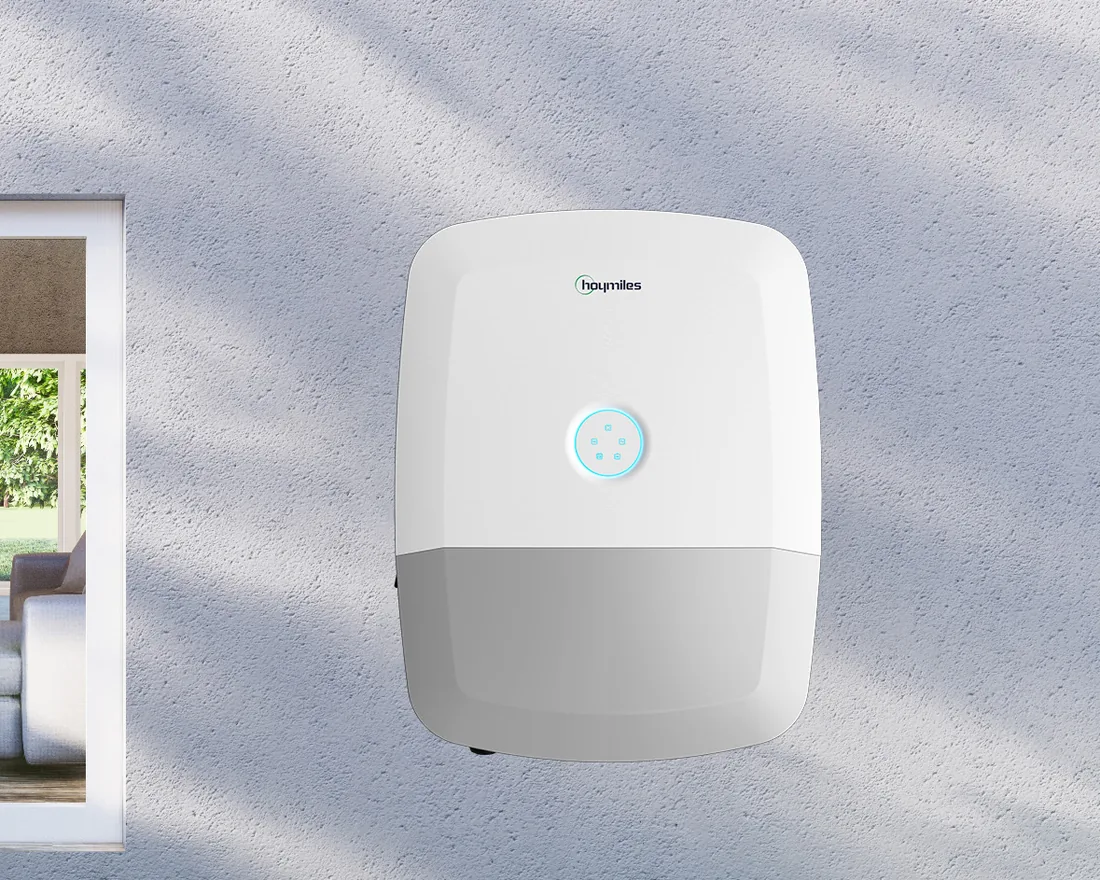

Der Wechselrichter ist nach IP66 geschützt und arbeitet von -25 bis +65 °C, ab 45 °C mit Leistungsreduzierung. Die Kurzanleitung erlaubt die Wandmontage im Freien bei Sonne, Regen und Schnee. Die Speicher LB-G3 stehen innen oder außen, nach IP65 geschützt, mit Selbstheizung für -20 bis 55 °C.
Der Stapelspeicher LB-S-G2 ist laut Hersteller nach IP66 geschützt und arbeitet von -10 bis 45 °C.
IP66Wechselrichter, Aufstellung im Freien
Einbausituationen
So sieht die HIT
vor Ort aus

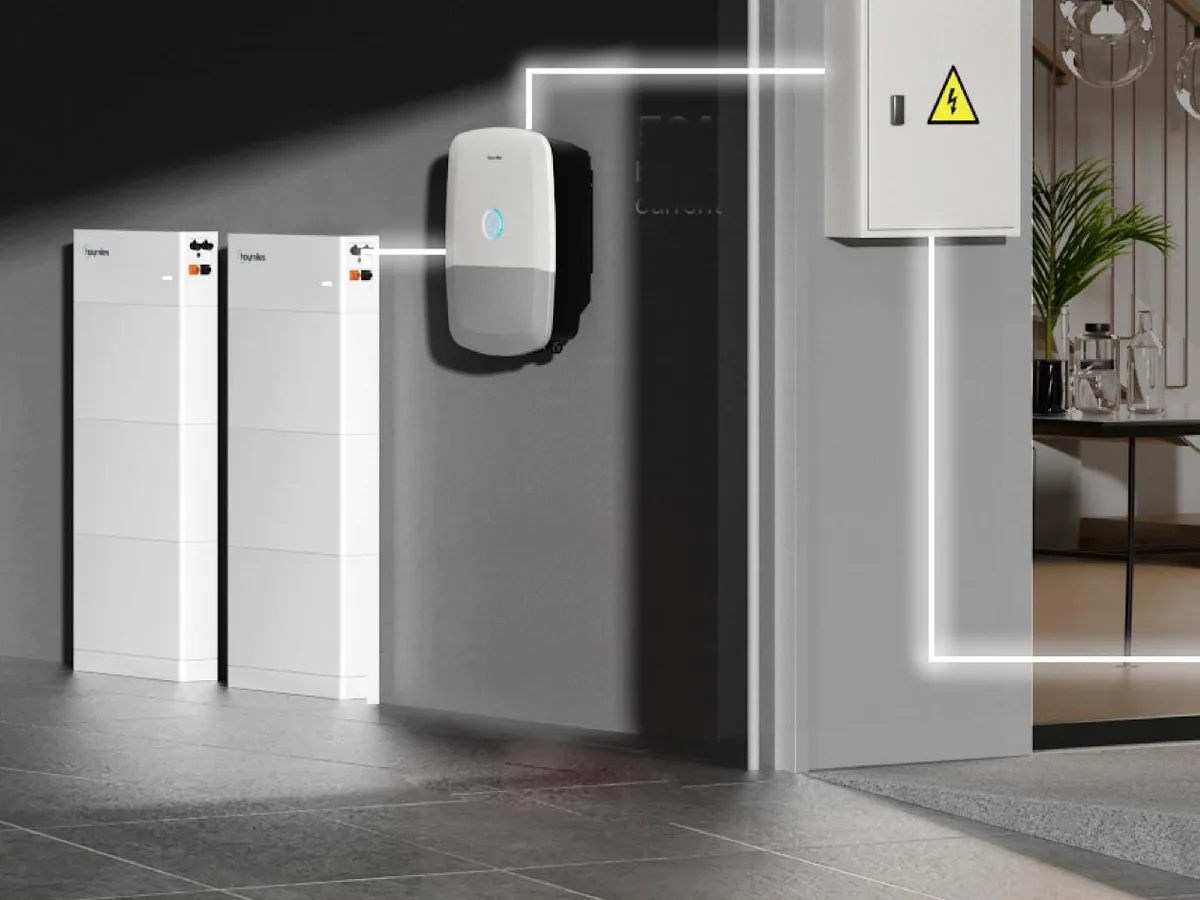

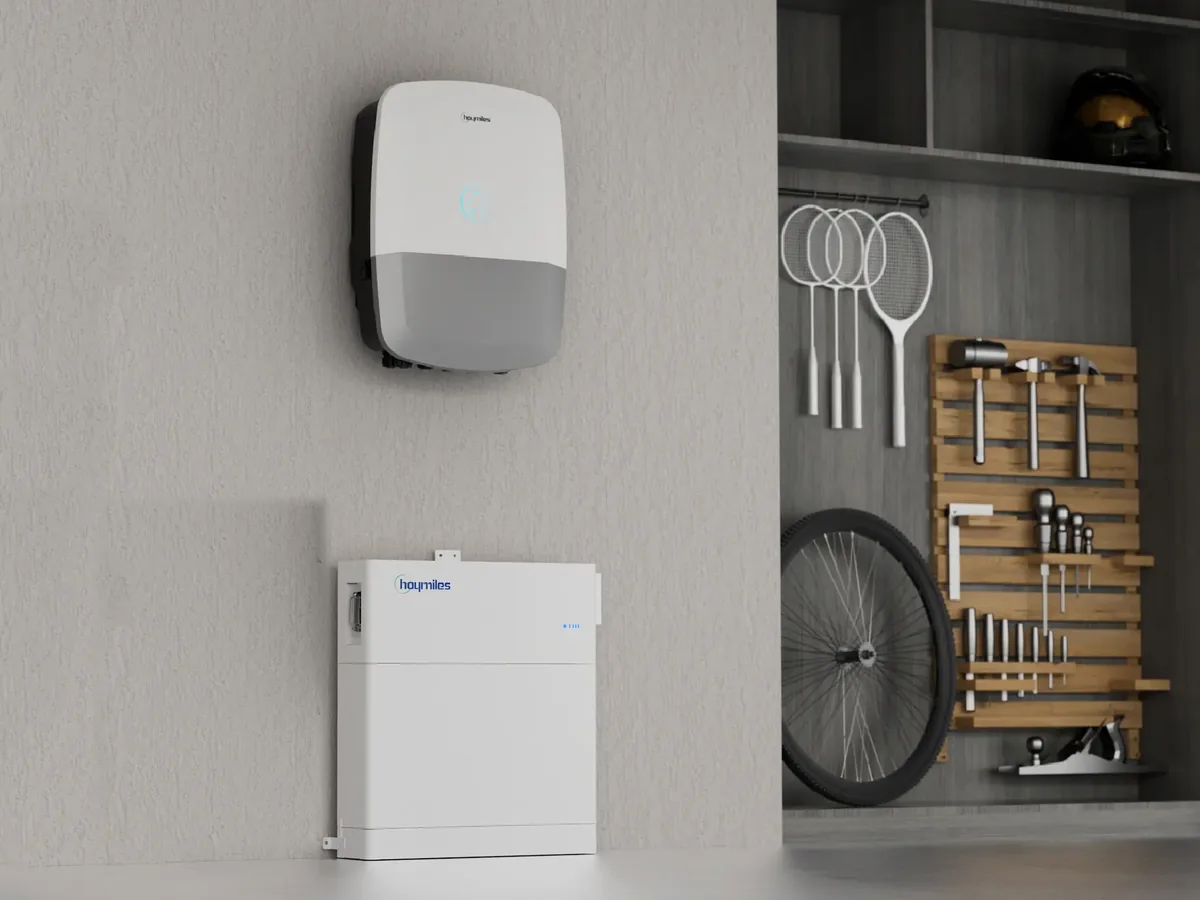

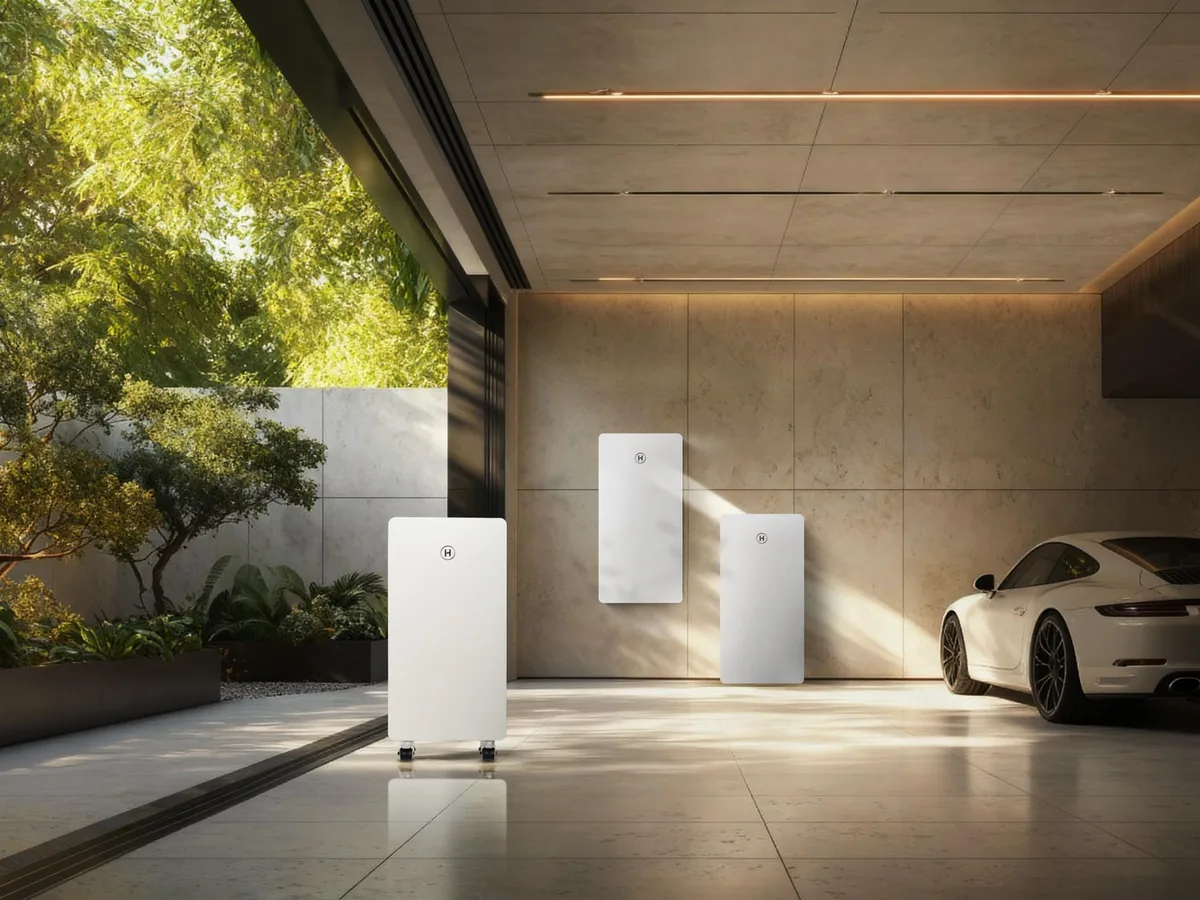

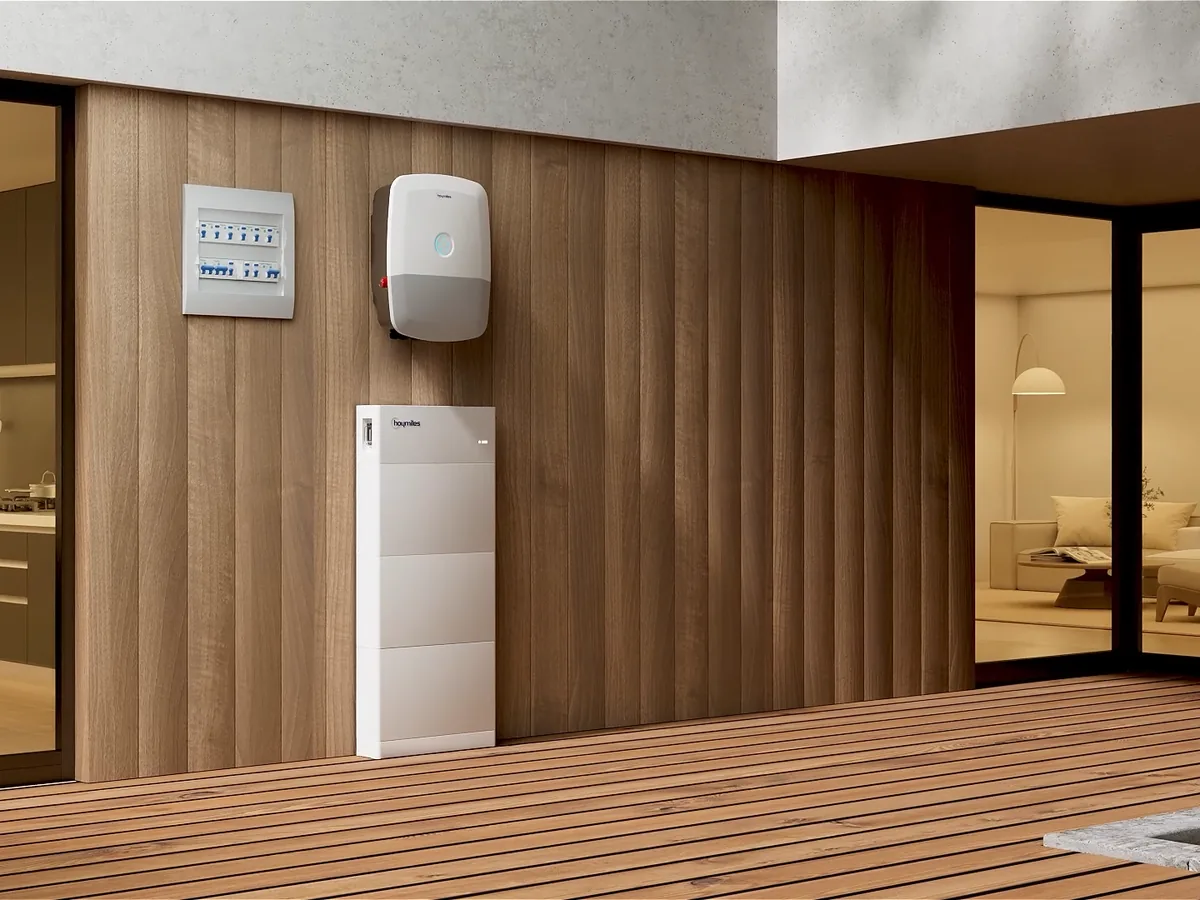

Herstellerbilder aus Wohnhaus, Garage und Technikraum. Bei den Speichern zeigen die Bilder beide Generationen, die Bildunterschrift nennt jeweils welche.
Das Gesamtsystem
Ein System für Dach,
Speicher, Haus und Auto

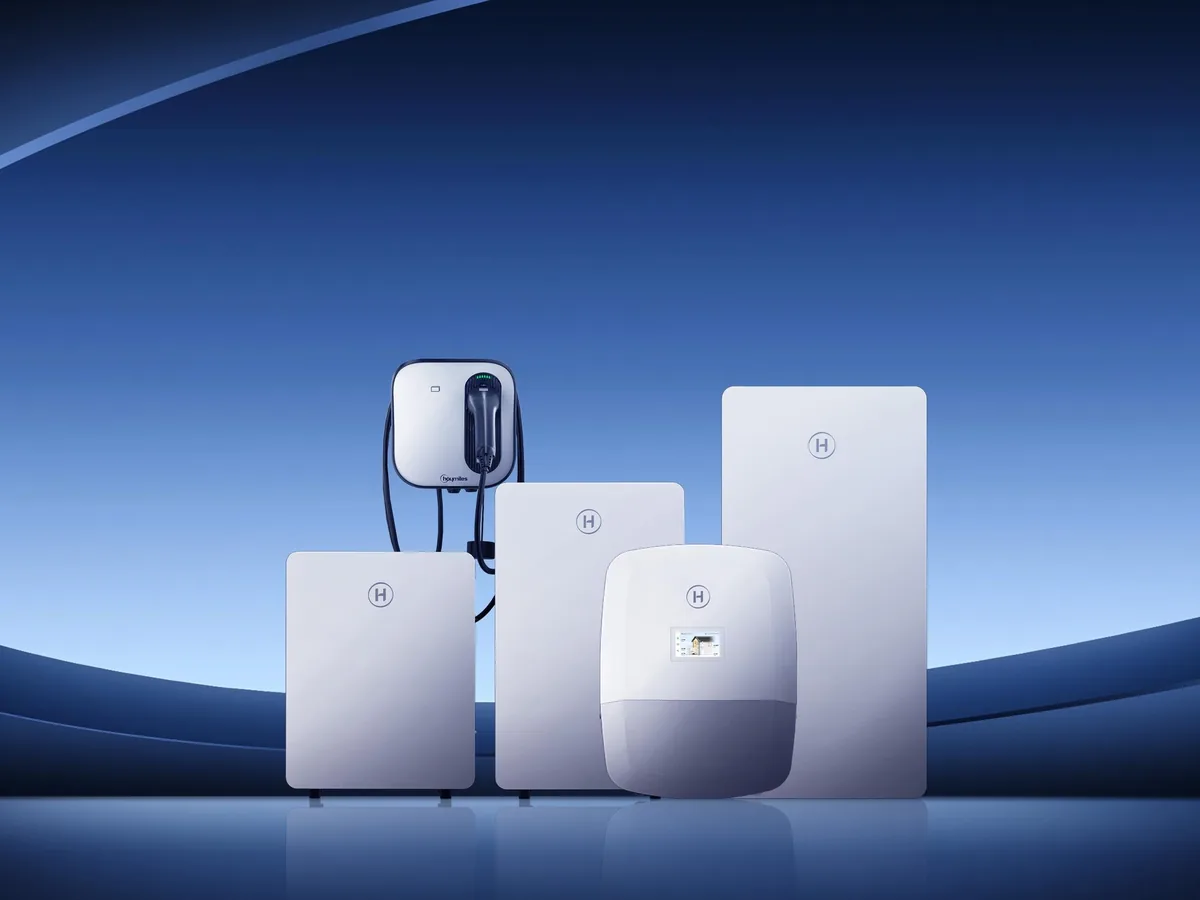

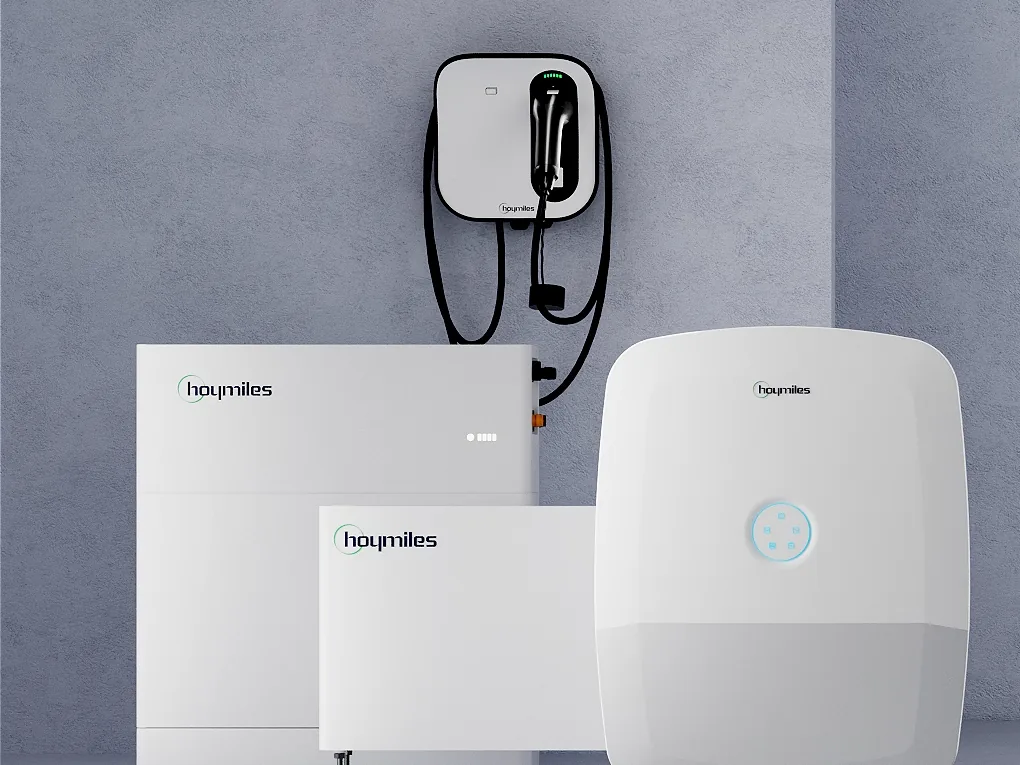

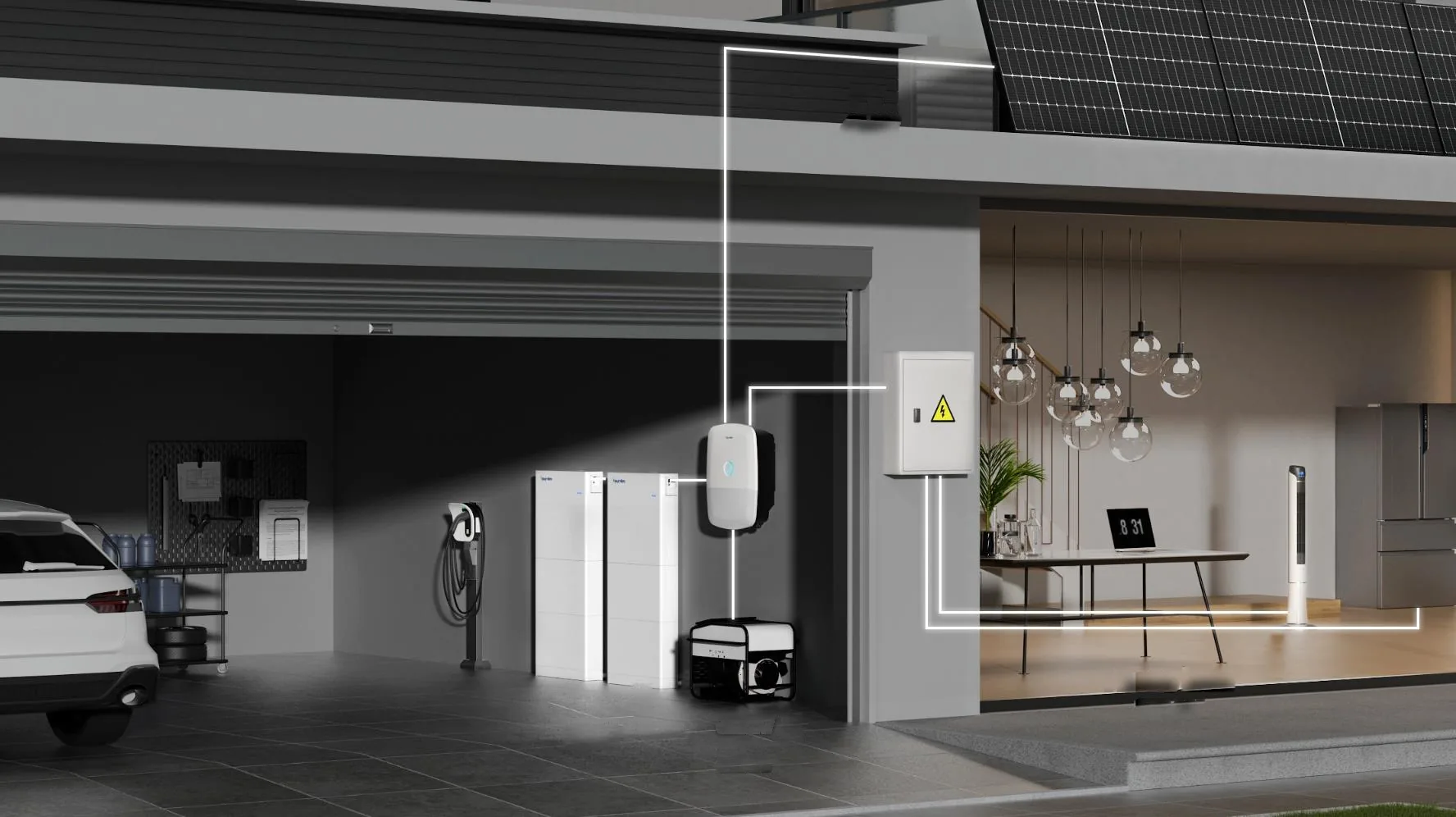

PV-Generator, Speicher, Notstromlasten und Ladepunkt hängen an einem Wechselrichter und laufen in einer Oberfläche zusammen. Welche Funktionen am Ende verfügbar sind, entscheidet sich bei der Bestellung.
Modellübersicht
Fünf Modelle,
zwei Anzeigevarianten

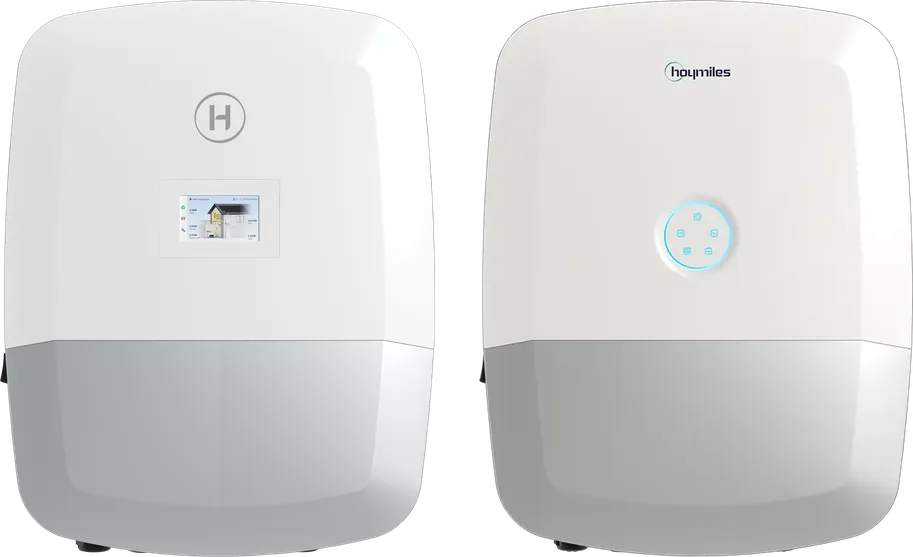

Gehäuse, Maße und Gewicht sind bei allen fünf gleich: 539 × 696 × 232 mm und 41 kg. Die kleinen Klassen haben ein Farbdisplay, die großen einen LED-Ring. Alle fünf Modelle führen wir im B2B-Shop.

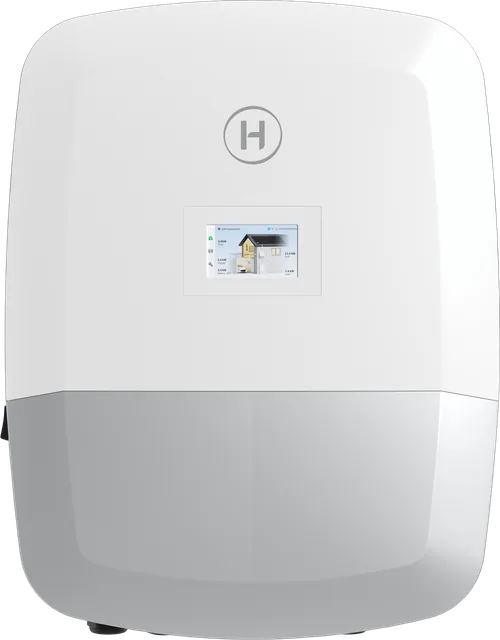

HIT-6L-G3S
- Nennleistung
- 6.000 W
- max. Scheinleistung
- 6.600 VA
- PV empf. max.
- 12.000 W
- MPP-Tracker
- 2
- Batteriestrom
- 150 A
- Notstrom 10 s ¹
- 12.000 VA
- Wirkungsgrad max.
- 98,2 %
HIT-8L-G3S
- Nennleistung
- 8.000 W
- max. Scheinleistung
- 8.800 VA
- PV empf. max.
- 16.000 W
- MPP-Tracker
- 3
- Batteriestrom
- 190 A
- Notstrom 10 s ¹
- 16.000 VA
- Wirkungsgrad max.
- 98,2 %

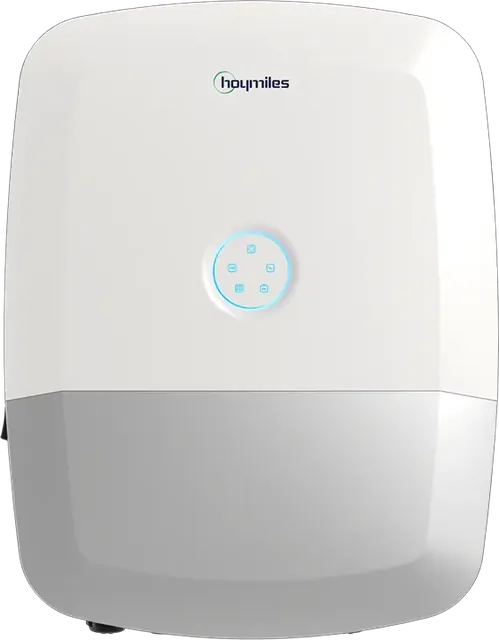

HIT-10L-G3
- Nennleistung
- 10.000 W
- max. Scheinleistung
- 11.000 VA
- PV empf. max.
- 20.000 W
- MPP-Tracker
- 3*
- Batteriestrom
- 210 A
- Notstrom 10 s ¹
- 20.000 VA
- Wirkungsgrad max.
- 98,2 %
HIT-15L-G3
- Nennleistung
- 15.000 W
- max. Scheinleistung
- 16.500 VA
- PV empf. max.
- 30.000 W
- MPP-Tracker
- 4
- Batteriestrom
- 300 A
- Notstrom 10 s ¹
- 30.000 VA
- Wirkungsgrad max.
- 98,5 %

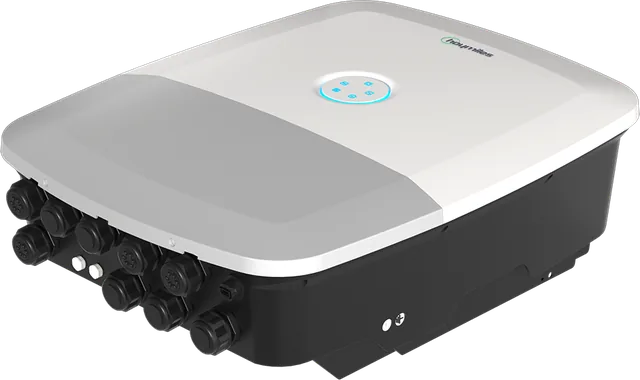

HIT-20L-G3
- Nennleistung
- 20.000 W
- max. Scheinleistung
- 22.000 VA
- PV empf. max.
- 40.000 W
- MPP-Tracker
- 4
- Batteriestrom
- 350 A
- Notstrom 10 s ¹
- 40.000 VA
- Wirkungsgrad max.
- 98,5 %
| Modell | Anzeige | Nennleistung | Scheinleistung max. | PV empf. max. | MPPT | Batteriestrom | Notstrom 10 s ¹ | Wirkungsgrad max. / EU | Artikelnr. |
|---|---|---|---|---|---|---|---|---|---|
| HIT-6L-G3S | Farbdisplay | 6.000 W | 6.600 VA | 12.000 W | 2 | 150 A | 12.000 VA | 98,2 / 97,6 % | C180500032 |
| HIT-8L-G3S | Farbdisplay | 8.000 W | 8.800 VA | 16.000 W | 3 | 190 A | 16.000 VA | 98,2 / 97,6 % | C180500033 |
| HIT-10L-G3 | LED-Ring | 10.000 W | 11.000 VA | 20.000 W | 3* | 210 A | 20.000 VA | 98,2 / 97,6 % | CV030100 |
| HIT-15L-G3 | LED-Ring | 15.000 W | 16.500 VA | 30.000 W | 4 | 300 A | 30.000 VA | 98,5 / 98,0 % | CV030107 |
| HIT-20L-G3 | LED-Ring | 20.000 W | 22.000 VA | 40.000 W | 4 | 350 A | 40.000 VA | 98,5 / 98,0 % | CV030099 |
* HIT-10L-G3: Shop-Bezeichnung und das Datenblatt der G3S-Reihe nennen für die 10-kW-Klasse 3 MPP-Tracker, das Datenblatt G3 REV1.0 nennt 4. Wir planen mit 3.
¹ Notstrom 10 s: Spitze des Wechselrichters, nur erreichbar, wenn PV und Speicher genug Leistung liefern. Aus dem Speicher allein begrenzt der Batteriestrom, rechnerisch etwa 12,3 kW mit einem LB-16D-G3 (240 A × 51,2 V) oder 4,6 kW mit einem LB-6D-G3 (90 A × 51,2 V).
HIT-8L-G3S ist im Shop als bald lieferbar gekennzeichnet. Werte aus den Herstellerdatenblättern G3 REV1.0 (© 2024) und G3S REV1.2 (© 2026).
Fertige Pakete im B2B-Shop
Wechselrichter, Speicher,
Zähler und Datenstick

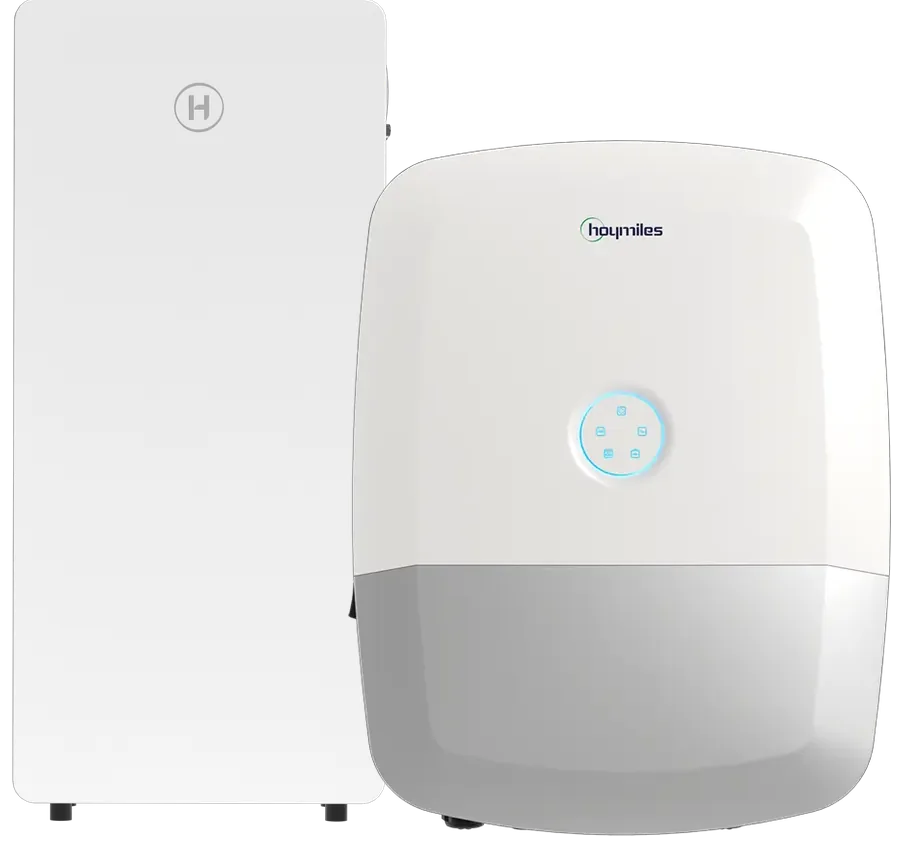

Fünf aufeinander abgestimmte Pakete, jeweils mit Smart Meter und Datenstick (Data Transfer Stick). Preise und Verfügbarkeit sehen Sie nach der Anmeldung im Shop.

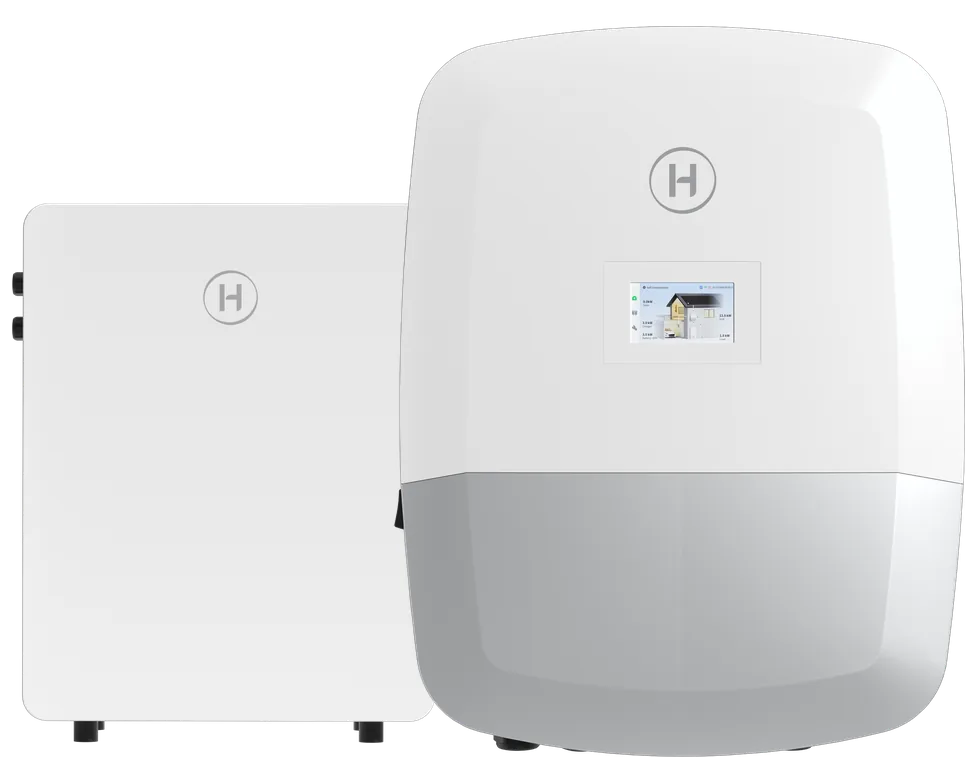

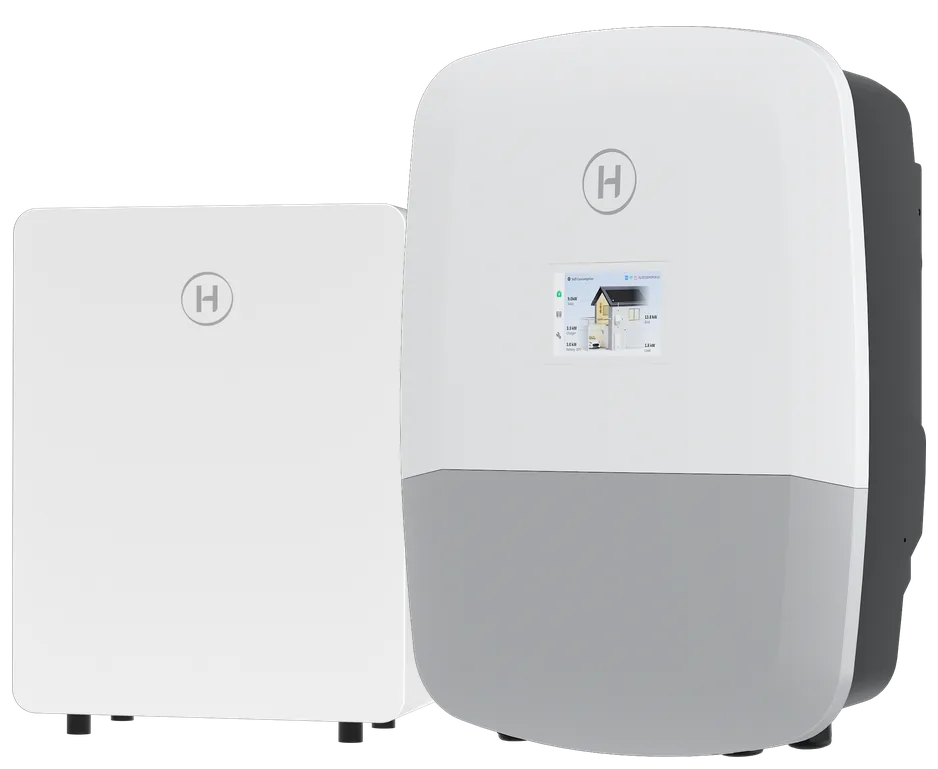

8 kW mit 6,02 kWh
HIT-8L-G3S, 1 × LB-6D-G3, Smart Meter und Datenstick
Enthält HIT-8L-G3S, im Shop als bald lieferbar gekennzeichnet
6 kW mit 5,12 kWh

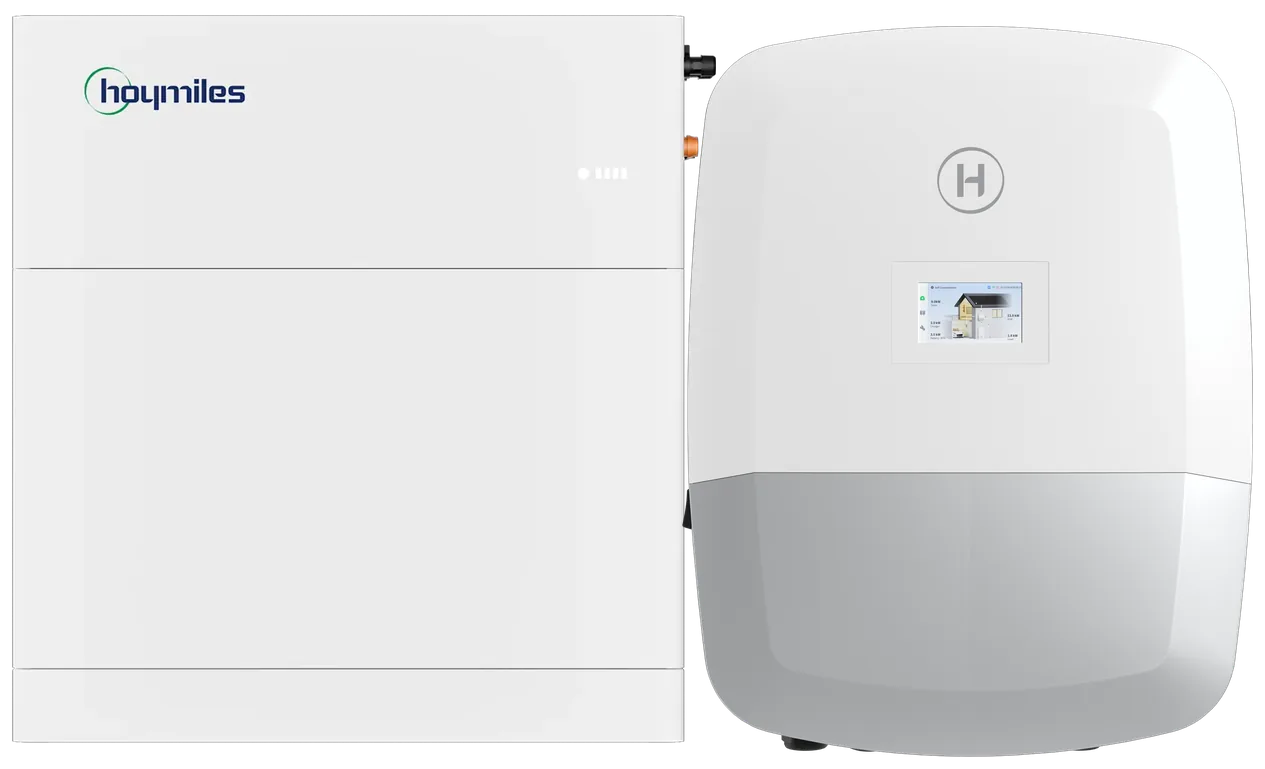

HIT-6L-G3S, 1 × LB-5S-G2-Pack mit Standfuß und PDU-Box LB-10C-G2, Smart Meter und Datenstick
Paketinhalt laut Shop-Titel und Artikelliste. Das 6-kW-Paket mit 5,12 kWh nutzt den Stapelspeicher der Generation G2, die übrigen den Speicher LB-G3. Dazu im Shop: der erweiterte Garantieservice EWS-5Y (5 Jahre zusätzlich) für HIT-10L-G3 und HIT-15/20L-G3. EWS-5Y für HIT-10L-G3 · EWS-5Y für HIT-15/20L-G3
Auslegung
Im echten
Größenverhältnis

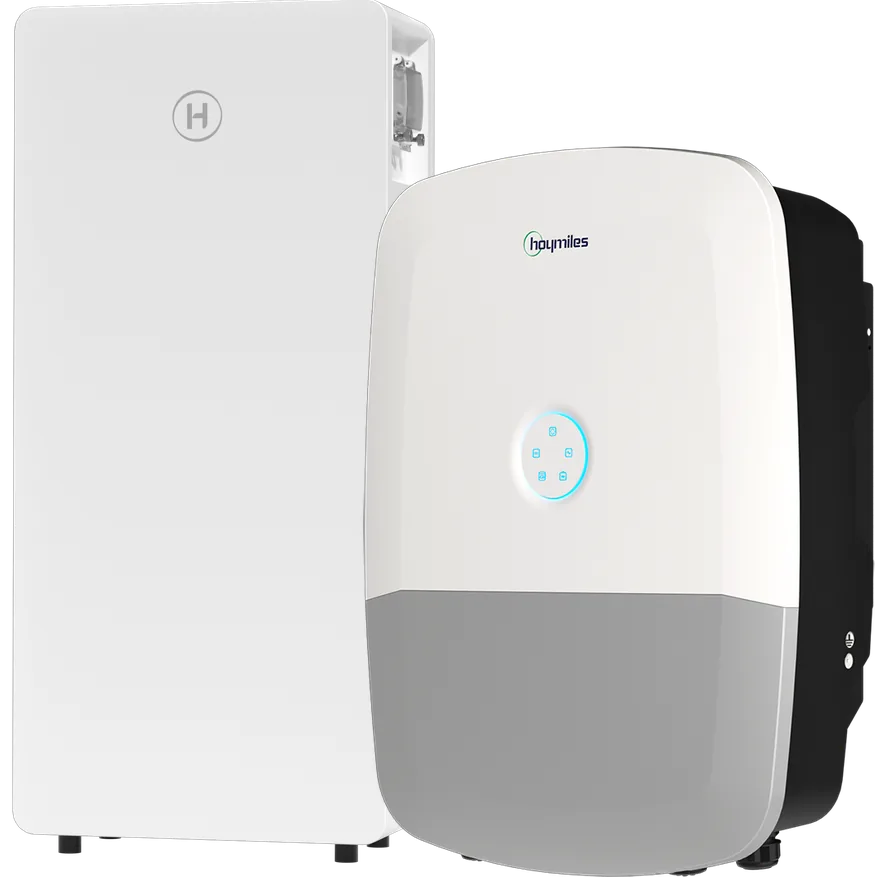

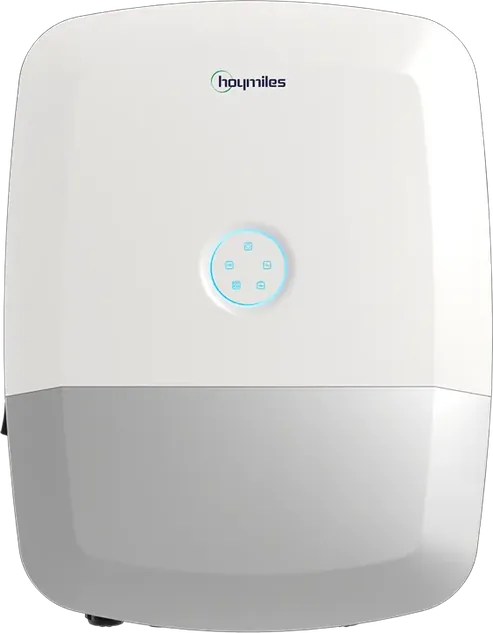

Die Abbildungen stehen im gleichen Maßstab. Der Wechselrichter misst 539 × 696 × 232 mm. Die Speicher LB-G3 sind Einzelgeräte für Wand, Boden oder Rollen und werden elektrisch parallel geschaltet, bis zu 16 Module an einem System.

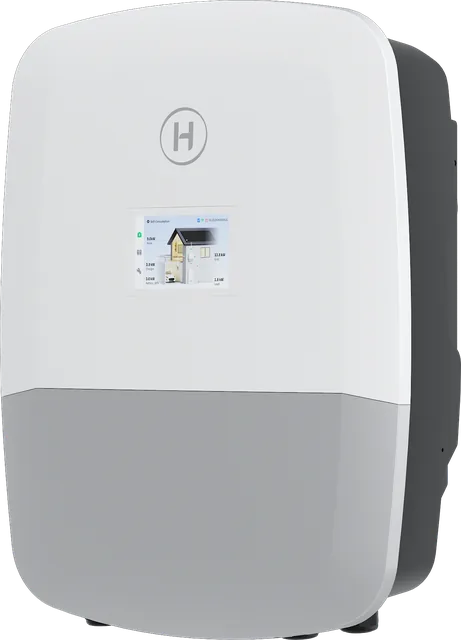

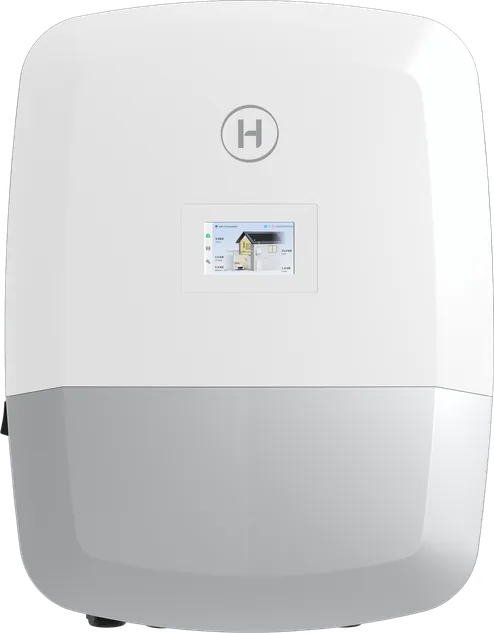

HIT-6L/8L-G3SH 696 mm · 41 kg

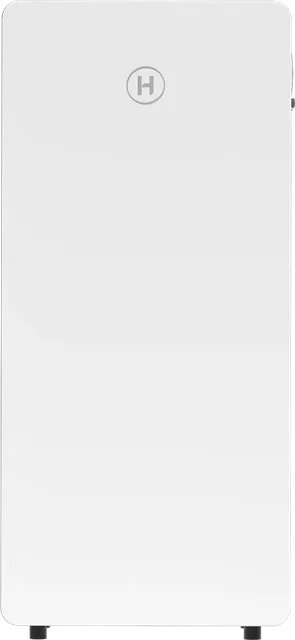

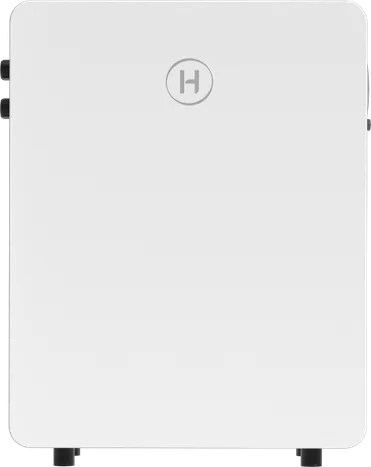

LB-6D-G36,02 kWh · H 514 mm · 55 kg
6- und 8-kW-Klasse mit Farbdisplay
Wie im Shop-Paket 6 oder 8 kW mit 6,02 kWh

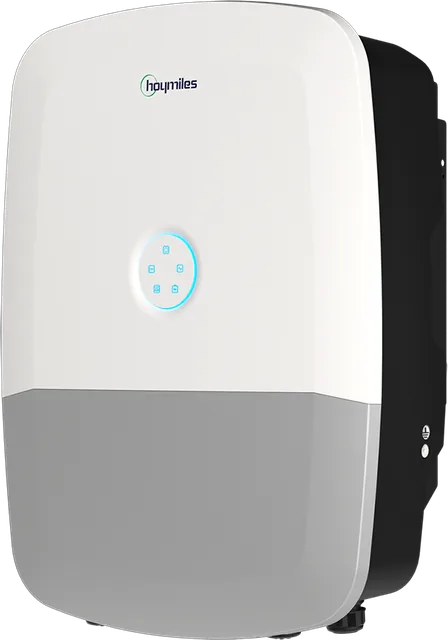

HIT-10L/15L/20L-G3H 696 mm · 41 kg

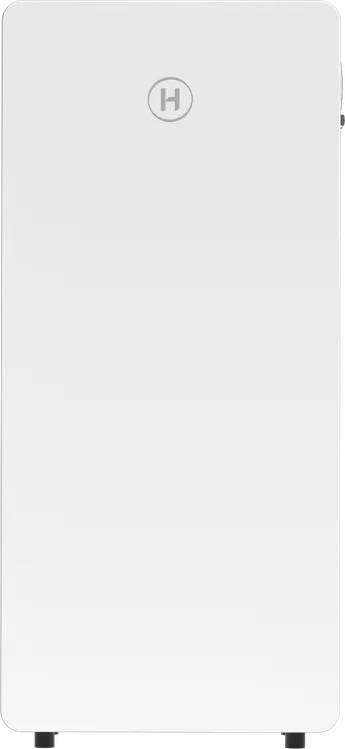

LB-16D-G316,08 kWh · H 824 mm · 115 kg
10- bis 20-kW-Klasse mit LED-Ring
Wie im Shop-Paket 15 oder 20 kW mit 16,08 kWh
Beispiel: HIT-20L-G3 mit zwei LB-16D-G3 ergibt 32,16 kWh (Rechenwert). Voll ausgebaut mit 16 Modulen sind es rechnerisch 96,32 kWh mit LB-6D-G3 und 257,28 kWh mit LB-16D-G3. Der Stapelspeicher LB-5S-G2 (5,12 kWh je Pack) steht auf einem eigenen Standfuß, die Reihe LB-(5-20)S-G2 reicht laut Hersteller von 5,12 bis 102,4 kWh.
Auslegungsrechner
Vorschlag in
zehn Sekunden
PV-Leistung und gewünschte Speicherkapazität eintragen, Speichertyp wählen. Der Rechner nennt die passende Leistungsklasse, die Zahl der Module, den möglichen Batteriestrom und, wenn es passt, das fertige Paket aus dem B2B-Shop.
28,0kWp
3 kWp80 kWp
16kWh
5 kWh257 kWh
Der Rechner wählt die kleinste Klasse im Shop, deren empfohlene maximale PV-Leistung laut Datenblatt die eingetragene Modulleistung trägt (12, 16, 20, 30 oder 40 kW). Der Batteriestrom ist das Minimum aus der Grenze des Wechselrichters und der Summe der Moduldauerströme, die Notstromspitze aus dem Speicher das Minimum aus Batteriegrenze und Summe der 10-s-Modulströme, jeweils mal 51,2 V, als Rechenwert. Er ersetzt keine Planung: Ausrichtung, Lastprofil und die Vorgaben des Netzbetreibers gehen nicht ein. Genau dafür ist die Anfrage da.
Vorschlag
HIT-15L-G3LED-Ring · 4 MPPT · PV empf. max. 30.000 W · 15 kW AC
1×Anzahl Speichermodule
16,08kWhSpeicherkapazität
160ABatteriestrom, Rechenwert
156kgGesamtgewicht
Der Rechner wählt die kleinste Klasse im Shop, deren empfohlene maximale PV-Leistung laut Datenblatt die eingetragene Modulleistung trägt (12, 16, 20, 30 oder 40 kW). Der Batteriestrom ist das Minimum aus der Grenze des Wechselrichters und der Summe der Moduldauerströme, die Notstromspitze aus dem Speicher das Minimum aus Batteriegrenze und Summe der 10-s-Modulströme, jeweils mal 51,2 V, als Rechenwert. Er ersetzt keine Planung: Ausrichtung, Lastprofil und die Vorgaben des Netzbetreibers gehen nicht ein. Genau dafür ist die Anfrage da.
Systemzusammenstellung
Was zur HIT
auf die Bestellung gehört
Der Wechselrichter allein ergibt noch keine Speicheranlage. Diese Komponenten entscheiden, welche Funktionen verfügbar sind.
Hybrid-Wechselrichter HIT
Fünf Klassen von 6 bis 20 kW im Shop. Kleine Klassen mit Farbdisplay, große mit LED-Ring.
Speicher LB-G3 oder LB-S-G2
LB-6D-G3 und LB-16D-G3 parallel, bis 16 Module; oder der Stapelspeicher LB-5S-G2 mit Standfuß und PDU-Box.

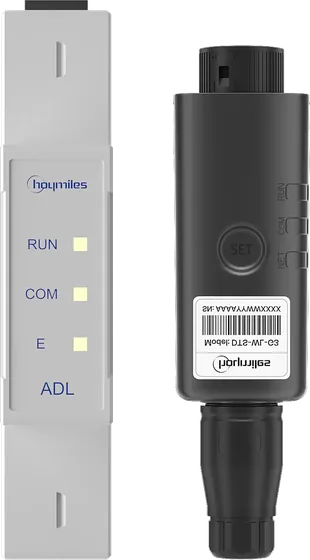

Smart Meter und Datenstick
Zähler mit drei Stromwandlern am Netzanschlusspunkt und Datenstick für die S-Miles Cloud. Bei den G3-Modellen im Lieferumfang, in den Shop-Paketen enthalten.

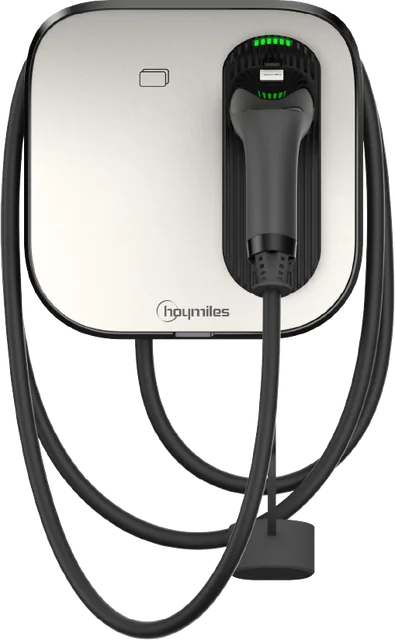

Hoymiles AC-Wallbox
Laut Hersteller Teil des Systems, an der HIT über RS485 angebunden. Derzeit nicht im B2B-Shop. Mehr zu den Ladelösungen auf unserer Seite Hoymiles EV Charger.
So hängt alles zusammen
- DC-SeitePV-Generator und Speicher LB-G3 hängen direkt am Wechselrichter.
- AC-SeiteHauptlasten und Netz über den Smart Meter, Notstromlasten am EPS-Ausgang, Generator am GEN-Anschluss, dazu die AC-Wallbox.
- KommunikationSpeicher per CAN, Smart Meter und Wallbox per RS485, der Datenstick verbindet mit der S-Miles Cloud für PC und Smartphone.
Monitoring
S-Miles Cloud:
die Anlage im Blick

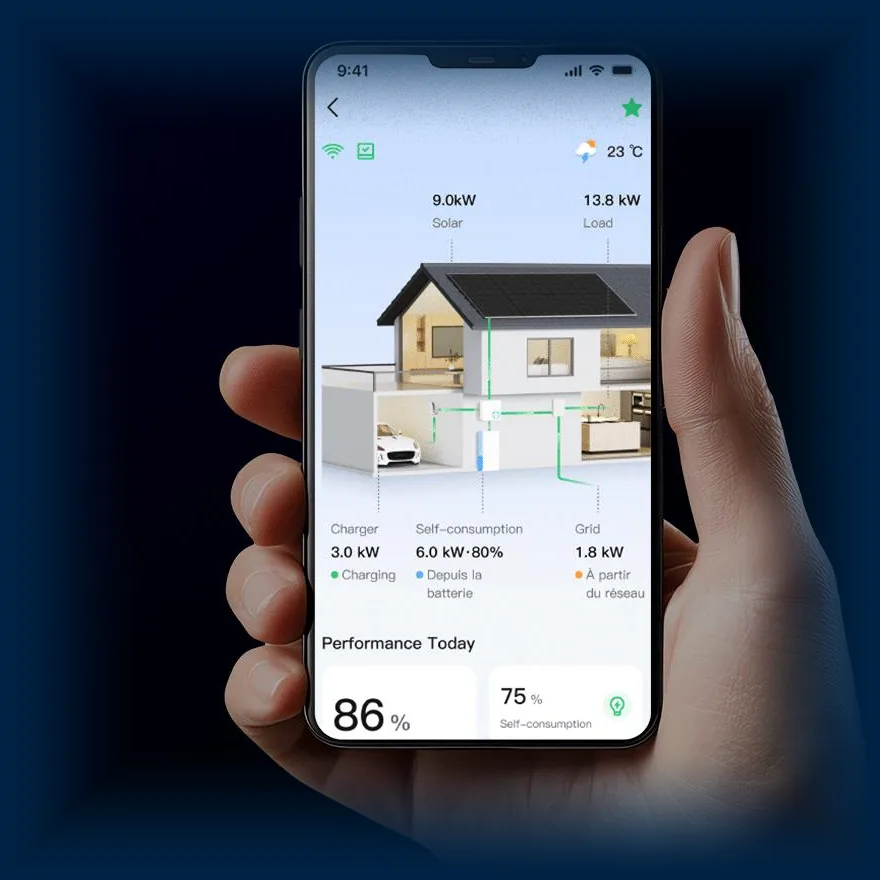

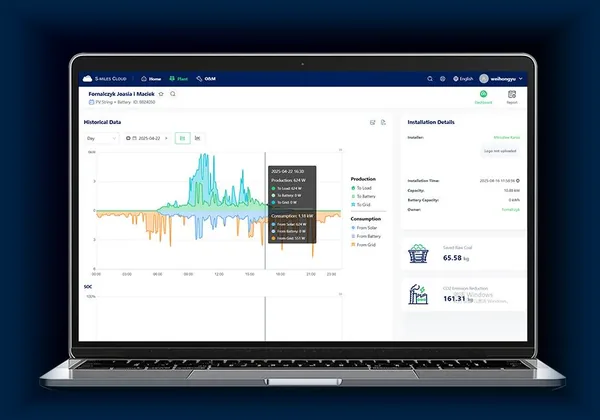

Der Datenstick verbindet die HIT mit der Hoymiles S-Miles Cloud. Sie und Ihr Kunde sehen Energieflüsse und Leistungsverlauf in der App und im Webportal, Sie diagnostizieren und warten aus der Ferne.
- App und WebportalEnergiefluss, Tageswerte und Leistungsverlauf für Betreiber und Fachbetrieb
- FernwartungFerndiagnose und Überwachung ohne Anfahrt
- Einrichtung per AppInbetriebnahme über QR-Code in vier Schritten, laut Hersteller in rund 5 Minuten
- VerbindungG3: WLAN, LAN (nur mit dem Stick DTS-WL-G3) oder 4G; G3S: WLAN, Ethernet oder 4G
Referenzen
Herstellerreferenzen aus
Vietnam und Thailand
Zwei Referenzprojekte aus der Hoymiles-Systembroschüre, beide mit HIT-20L-G3 und Speicher der Generation G2.
Samut Prakan, Thailand

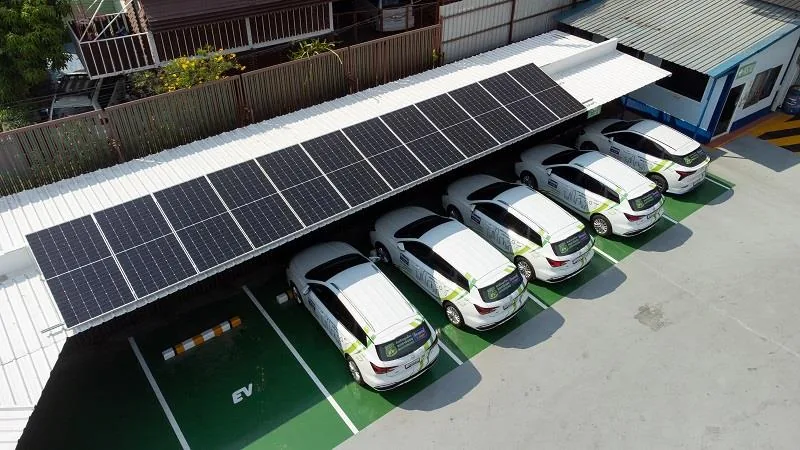

PV-Carport, Speicher und Laden an einer Farbenfabrik
HIT-20L-G3 mit G2-Speicher LB-5D-G2, rund 20 kWh. PV auf dem Carport, darunter Ladeplätze für die Firmenfahrzeuge. 11 MWh Erzeugung im Jahr.
980USDErsparnis durch Tarifnutzung pro Jahr
8%Mehrerzeugung laut Hersteller
Kennzahlen laut Hoymiles (Systembroschüre V20250104), nicht von PVSelected geprüft. Die dort genannte Speicherbezeichnung LB-5D-G2 entspricht nicht der Shop-Bezeichnung LB-5S-G2.
Hersteller
Hoymiles: Leistungselektronik
seit 2012
Hoymiles Power Electronics wurde 2012 gegründet, ist börsennotiert und in Europa mit einer eigenen Gesellschaft in Frankfurt am Main vertreten. Die HIT Series ist die dreiphasige Hybridlösung des Herstellers für Niederspannungsspeicher.
2012gegründet
Börsenotiert, Kürzel 688032
FrankfurtSitz der EU-Gesellschaft
Technische Daten
Datenblatt der Reihe
Gemeinsame Werte der fünf Modelle im Shop. Wo sich die Klassen unterscheiden, steht es dabei. Modellwerte stehen oben in der Modellübersicht.
Alle technischen Daten der Reihe (6 Tabellen)
| Batterietyp | Li-Ion oder Blei-Säure |
|---|---|
| Spannungsbereich | 40 bis 60 V |
| Max. Lade- und Entladestrom | 150 A (6L) bis 350 A (20L) |
| BMS-Kommunikation | CAN |
| Ladestrategie | Li-Ion nach BMS, Blei 3-stufig mit Ausgleichsladung |
| Externer Temperatursensor | optional, im Lieferumfang G3 |
| Max. Eingangsspannung | 1.000 V |
|---|---|
| Nennspannung | 720 V |
| Startspannung | 150 V |
| MPP-Spannungsbereich | 150 bis 900 V |
| Strom je MPPT | 20 A, Kurzschluss 30 A |
| DC/AC-Überdimensionierung | bis 200 % |
| Netzform | 3L/N/PE |
|---|---|
| Nennspannung | 380/400 V, 266 bis 480 V |
| Frequenz | 50/60 Hz |
| Leistungsfaktor | > 0,99, einstellbar 0,8 induktiv bis 0,8 kapazitiv |
| Oberschwingungen THDi | < 3 % |
| Nennleistung | wie am Netz |
|---|---|
| Spitze | 2 × Nennleistung für 10 s |
| Bypass-Dauerstrom | 50 A |
| Umschaltzeit | höchstens 10 ms laut Herstellerunterlagen ¹ |
| Schieflast | 100 %, je Phase bis 50 % der Nennleistung |
| Spannungsqualität THDv | < 3 % bei linearer Last |
| Maße B × H × T | 539 × 696 × 232 mm |
|---|---|
| Gewicht | 41 kg |
| Montage | Wandmontage |
| Betriebstemperatur | -25 bis +65 °C, ab 45 °C gedrosselt |
| Luftfeuchte, Höhe | 0 bis 95 %, bis 4.000 m (ab 2.000 m gedrosselt) |
| Schutzart | IP66 |
| Kühlung | 6L natürliche Konvektion, ab 8L geregelter Lüfter |
| Topologie | PV trafolos, Batterie hochfrequenzisoliert |
| Anzeige | G3S Farbdisplay und App, G3 LED-Ring und App |
| Kommunikation | RS485; G3 WLAN, LAN (Datenstick DTS-WL-G3) oder 4G optional; G3S WLAN, Ethernet oder 4G optional |
| Digitale Ein- und Ausgänge | DRM, 2 × DI, 2 × DO |
| Schutzfunktionen | Inselnetzerkennung, Verpolschutz PV, Isolations- und Fehlerstromüberwachung, AC-Überstrom-, Kurzschluss- und Spannungsschutz; AFCI optional |
|---|---|
| Überspannungsschutz | DC Typ II, AC Typ II |
| Netzanschluss, alle Modelle | VDE-AR-N 4105, EN 50549, IEC 61727, IEC 62116 |
| Zusätzlich G3S | u. a. TOR Erzeuger Typ A, G98, G99 |
| Sicherheit und EMV | IEC 62109-1/-2, EN 61000-6-1/-2/-3/-4 |
| Garantie | Garantiebedingungen auf Anfrage, erweiterter Garantieservice EWS-5Y im Shop ² |
¹ Die Herstellerunterlagen nennen je nach Dokument Werte zwischen 0 und 10 ms, das Datenblatt G3S keinen eindeutigen Wert. Für die Planung gilt höchstens 10 ms.
² Den erweiterten Garantieservice EWS-5Y (5 Jahre zusätzlich) führen wir im Shop für HIT-10L-G3 und HIT-15/20L-G3. Normen laut Datenblatt sind keine Einheitenzertifikate, die Nachweise für den Netzbetreiber stellen wir auf Anfrage zusammen.
| Speicher | Energie | Dauerstrom | Spitze 10 s | Maße | Gewicht | Schutzart | Im Shop |
|---|---|---|---|---|---|---|---|
| LB-6D-G3 | 6,02 kWh | 60 A | 90 A | 514 × 236 × 410 mm ³ | 55 kg | IP65 ⁵ | ja |
| LB-16D-G3 | 16,08 kWh | 160 A | 240 A | 824 × 236 × 410 mm ³ | 115 kg | IP65 ⁵ | ja |
| LB-10D-G3 | 10,04 kWh | 100 A | 150 A | 664 × 236 × 410 mm ³ | 80 kg | IP65 | nein, Herstellerwert |
| LB-5S-G2-Pack | 5,12 kWh | n. a. ⁴ | n. a. ⁴ | 640 × 690 × 145 mm | 60,5 kg | IP66 | ja |
LB-G3 gemeinsam: LiFePO4, 314 Ah, 51,2 V (44,8 bis 58,4 V), 8.000 Zyklen bei 25 °C, 0,5 C, 90 % Entladetiefe bis 70 % Restkapazität, -20 bis 55 °C mit Selbstheizung, innen und außen, bis 16 Module parallel. Alte und neue Module lassen sich nur bei LB-6D-G3 und LB-10D-G3 mischen, ein integrierter DC/DC-Wandler gleicht aus.
³ Reihenfolge wie in der Herstellertabelle, der erste Wert ist die Höhe. ⁴ Nennspannung, Zyklen sowie Lade- und Entladestrom der G2-Packs nennen die Herstellerunterlagen zu dieser Seite nicht, wir reichen sie auf Anfrage nach. Zum G2-Turm gehören der Standfuß LB-(5-20)S-G2-Base (640 × 70 × 145 mm) und die PDU-Box LB-10C-G2 (640 × 240 × 145 mm, 11 kg); je Turm bis 4 Packs laut Typbezeichnung (Rechenwert, 5,12 bis 20,48 kWh); G2-Reihe -10 bis 45 °C. ⁵ Das Herstellerfaltblatt 07/2026 nennt für LB-G3 IP65, die Shop-Texte IP66; wir nennen den vorsichtigeren Wert.
Download

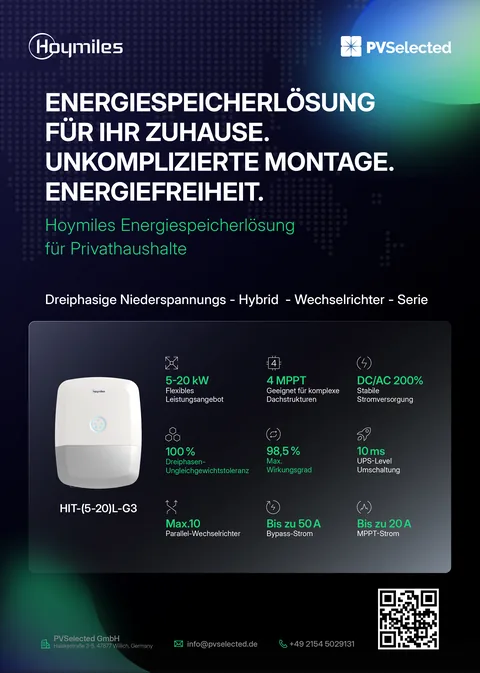

Flyer HIT Series auf Deutsch
Zwei Seiten, gemeinsam mit Hoymiles gestaltet: Reihe HIT-(5-20)L-G3, Speicher und Kernwerte zum Weitergeben an Ihre Kunden. PDF, 0,6 MB.

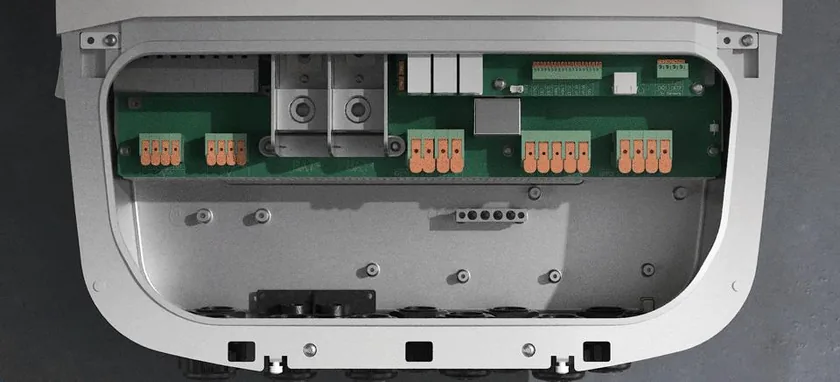

Flyer als PDF ladenMontage, Anschluss und Abstände
Was Sie vor Ort
wirklich brauchen
Gewicht, Abstände, Querschnitte und Reihenfolge aus der Kurzinstallationsanleitung. Damit planen Sie Material und Montagetermin, bevor der Transporter rollt.
41kgGewicht Wechselrichter
IP66Schutzart, Wandmontage im Freien
-25…65°CBetrieb, ab 45 °C gedrosselt
539×696mmBreite × Höhe, Tiefe 232 mm
Aufstellung
Abstände und Einbaulage
Montiert wird ausschließlich an der Wand, senkrecht und nicht mehr als 15° nach vorn oder hinten geneigt. Bohrung Ø 10 mm, 80 mm tief, Wandhalterung mit vier Spreizdübeln (SW 13, 2,5 bis 3 N·m), das Gerät wird an der Halterung mit M5 (T25, 1,8 N·m) gesichert.
| Oben | 500 mm |
|---|---|
| Unten | 500 mm |
| Links und rechts | 500 mm |
| Vorn | 1.000 mm |
| Zwischen zwei Geräten nebeneinander | 500 mm |
Lieferumfang laut Kurzanleitung: Wechselrichter, Wandhalterung, Smart Meter mit drei Stromwandlern, Datenstick, Kommunikationskabel 5 m, Batterie-Temperatursensor, Ferritringe und Befestigungsmaterial.
Querschnitte, Anschlussreihenfolge und Inbetriebnahme
Leitungen
Querschnitte je Anschluss
| PV je String | 2,5 bis 4 mm² |
|---|---|
| AC GRID, EPS, GEN | 2,5 bis 4 mm² bis 15L, 4 bis 6 mm² ab 17L; 10 mm² für GRID und EPS bei Bypass-Nutzung |
| Erdung | 2,5 bis 4 mm² bis 15L, 4 bis 6 mm² ab 17L; 10 mm² bei Bypass-Nutzung |
| Batterie 6L | 50 bis 70 mm² |
| Batterie 8L und 10L | 70 bis 95 mm² |
| Batterie 15L | 120 bis 150 mm² |
| Batterie 20L | 150 mm² |
| Kommunikation COM2 | 0,5 bis 0,8 mm² |
Kupferleitungen für 90 °C. Batterieanschluss mit 35 N·m, Abisolierlänge 30 mm. Batteriekabel sowie L1, L2, L3 und N von GRID und EPS einmal durch den mitgelieferten Ferritring führen und einmal umwickeln. Die Kurzanleitung gilt für die G3-Modelle; für die G3S-Varianten liegt keine eigene vor, Gehäuse und Maße sind gleich.
Reihenfolge
Anschließen und in Betrieb nehmen
- Erdung
- PV
- Batterie
- AC: GRID, EPS und GEN
- Kommunikation COM1 und COM2
- Deckel des Anschlussraums schließen (M5, T25, 1,8 N·m)
- Datenstick aufstecken, WLAN- oder LAN-Modus (LAN nur mit DTS-WL-G3)
Einschalten
- Batterie-Hauptschalter und DC-Trenner der Batterie einschalten
- AC-Schalter zwischen Wechselrichter und Netz einschalten
- DC-Schalter des Wechselrichters auf ON
- Status an den Anzeigen prüfen: State, PV, AC, Meter, Battery
Danach die Einrichtung per Hoymiles App über den QR-Code: Geräte erkennen, Funktionen einstellen, Selbsttest, Netzwerk. Laut Hersteller in rund 5 Minuten.
Sicherungswerte für AC und DC nennt die Kurzanleitung nicht, sie verlangt nur Batterie-Leistungsschalter, DC-Trenner und einen AC-Schalter zum Netz. Die Werte für Ihr Projekt stimmen wir mit der Auslegung ab. Vor dem Öffnen des Geräts mindestens 5 Minuten warten, Oberflächen können über 60 °C heiß werden. Installation nur durch geschulte Fachkräfte.
So einfach geht's
In drei Schritten
zum Angebot
Kein Papierkram, keine langen Wartezeiten. Von der Anfrage bis zur Lieferung ab Lager Willich.
1
Anfrage stellen
PV-Leistung, gewünschte Kapazität und Menge über das Formular. Der Auslegungsrechner oben gibt Ihnen den Startwert.
2
Auslegung und Konditionen
Ihr persönlicher Ansprechpartner meldet sich innerhalb von 24 Stunden mit Leistungsklasse, Speicher, Querschnitten und dem Preis für Ihre Menge.
3
Lieferung ab Willich
Lagerware ist in der Regel in 24 bis 48 Stunden bei Ihnen, im Lager oder direkt auf der Baustelle, zusammen mit den Herstellerunterlagen für die Anmeldung beim Netzbetreiber.
Ihre Vorteile
9 Gründe, warum Installateure PVSelected vertrauen
Alles, was Sie brauchen, um Ihr PV-Geschäft effizienter, profitabler und zuverlässiger zu machen.
Exklusive B2B-Konditionen
Attraktive Großhandelspreise, Staffelrabatte und transparente Verfügbarkeiten, direkt in Ihrem persönlichen B2B-Shop.
Technischer Support in drei Stufen
Von der Erstberatung über Systemkonfiguration bis zur Inbetriebnahme: Unser Technik-Team steht Ihnen zur Seite.
Kostenlose Schulungen
Praxisnahe Trainings in der PVSelected Akademie: Produktwissen, Installation, Vertrieb und Inbetriebnahme.
Persönlicher Ansprechpartner
Kein Call-Center, kein Ticket-System. Ein fester Ansprechpartner, der Ihre Projekte und Anforderungen kennt.
B2B-Shop mit Echtzeit-Daten
Eigener Online-Zugang mit Echtzeit-Beständen, individuellen Preisen, Bestellhistorie und einfacher Nachbestellung.
Zuverlässige Lieferketten
Stabile Supply Chain mit eigener Lagerkapazität. Schnelle Lieferung direkt zur Baustelle oder ins Lager.
Projektplanung und Dimensionierung
Unterstützung bei der Anlagenplanung, Speicherdimensionierung und Systemkonfiguration für optimale Ergebnisse.
Unterlagen für den Netzbetreiber
Datenblätter, Installationsanleitung und Herstellerangaben zur Netzkonformität stellen wir Ihnen zur Anmeldung zusammen. Was fehlt, fragen wir bei Hoymiles an.
Kein Endkundengeschäft
Wir beliefern ausschließlich Fachbetriebe und Handelspartner, keine Konkurrenz um Ihre eigenen Aufträge.
500+aktive Fachpartner
24–48hLieferzeit Lagerware
DACH+NLbeliefertes Gebiet
WillichLager und Versand
Häufige Fragen
Was Fachbetriebe
zur HIT fragen
Antworten aus Datenblättern, Kurzinstallationsanleitung und Herstellerunterlagen. Fehlt Ihre Frage? Rufen Sie uns an unter +49 2154 5029131 oder stellen Sie eine Anfrage.
Wie viel Leistung liefert die HIT im Notstrombetrieb?
Bis zur Nennleistung der jeweiligen Klasse, also 6, 8, 10, 15 oder 20 kW, soweit PV und Speicher diese Leistung liefern. Ohne PV begrenzt der Batteriestrom: Ein LB-6D-G3 gibt dauerhaft 60 A ab, rechnerisch rund 3,1 kW bei 51,2 V. Für 10 Sekunden stellt die HIT die doppelte Nennleistung bereit, beim HIT-20L-G3 40.000 VA, ebenfalls nur mit ausreichender PV- und Batterieleistung. Im Netzbetrieb führt der Bypass bis 50 A zu den Notstromlasten. Im Notstrombetrieb ist 100 % Schieflast zulässig, je Phase bis 50 % der Nennleistung.
Welches Modell passt zu welcher PV-Leistung?
Maßgeblich ist die empfohlene maximale PV-Leistung laut Datenblatt: 12 kW beim HIT-6L-G3S, 16 kW beim HIT-8L-G3S, 20 kW beim HIT-10L-G3, 30 kW beim HIT-15L-G3 und 40 kW beim HIT-20L-G3. Das entspricht einer Überdimensionierung von 200 %. Jeder MPP-Tracker nimmt bis 20 A auf; die kleinen Klassen haben 2 und 3 Tracker, HIT-15L-G3 und HIT-20L-G3 je 4. Für das HIT-10L-G3 planen wir mit 3 Trackern, das Datenblatt G3 V1.0 nennt 4, wir klären das mit Hoymiles.
Welcher Speicher passt, und wie weit lässt er sich ausbauen?
Im Shop führen wir LB-6D-G3 mit 6,02 kWh und 60 A Dauerstrom, LB-16D-G3 mit 16,08 kWh und 160 A sowie den Stapelspeicher LB-5S-G2 mit 5,12 kWh je Pack. Die LB-G3 sind Einzelgeräte für Wand, Boden oder Rollen und werden elektrisch parallel geschaltet, bis zu 16 Stück; rechnerisch sind das 96,32 kWh mit LB-6D-G3 und 257,28 kWh mit LB-16D-G3. Die G2-Reihe reicht laut Hersteller von 5,12 bis 102,4 kWh, je Turm bis 4 Packs (Rechenwert aus der Typbezeichnung LB-(5-20)S-G2). Für die Wahl zählen Kapazität, der nötige Batteriestrom und das Gewicht am Aufstellort: 55 kg für das LB-6D-G3, 115 kg für das LB-16D-G3.
Kann ich alte und neue Speichermodule kombinieren?
Bei LB-6D-G3 und LB-10D-G3 sieht Hoymiles das Mischen alter und neuer Module vor, ein integrierter DC/DC-Wandler gleicht die Ladezustände aus. Für das LB-16D-G3 gilt diese Funktion laut Hersteller nicht. Eine Kombination von G2- und G3-Speichern beschreibt Hoymiles nicht, stimmen Sie das bitte vorab mit uns ab.
Wie schnell schaltet die HIT auf Notstrom um?
Die Herstellerunterlagen nennen je nach Dokument Werte zwischen 0 und 10 ms. Planen Sie bitte mit höchstens 10 ms; einen verbindlichen Wert für Ihr Projekt stimmen wir bei Bedarf mit Hoymiles ab.
Darf die HIT im Freien hängen?
Ja. Der Wechselrichter ist nach IP66 geschützt und arbeitet von -25 bis +65 °C, ab 45 °C mit Leistungsreduzierung. Die Kurzanleitung erlaubt die Wandmontage im Freien bei Sonne, Regen und Schnee. Einzuhalten sind 500 mm Abstand nach oben, unten und zu den Seiten und 1.000 mm nach vorn. Die Speicher LB-G3 sind nach IP65 geschützt und heizen sich bei Kälte selbst, Einsatzbereich -20 bis 55 °C.
Welche Batterien kann ich anschließen?
Das Datenblatt nennt Lithium-Ionen- und Blei-Säure-Batterien im Spannungsbereich von 40 bis 60 V. Lithium-Speicher kommunizieren per CAN mit dem Wechselrichter, die Ladung folgt dem BMS; Blei wird dreistufig mit Ausgleichsladung geladen. Für Neuanlagen empfehlen wir die Hoymiles-Speicher aus dem Shop, weil Monitoring und Ansprechpartner dann aus einer Hand kommen.
Wofür ist der GEN-Anschluss?
Am GEN-Anschluss hängt ein Generator als vierte Energiequelle neben PV, Batterie und Netz. Alternativ versorgt der Anschluss Lasten und regelt deren Leistungsaufnahme. Über die Schnittstelle COM2 steuert die HIT außerdem Wärmepumpen analog oder per SG Ready und kann einen Generator ansteuern.
Wie überwache ich die Anlage?
Über die Hoymiles S-Miles Cloud, als App und im Webportal: Energieflüsse, Leistungsverlauf, Ferndiagnose. Die Verbindung stellt der Datenstick her: bei G3 per WLAN, LAN (nur mit dem Stick DTS-WL-G3) oder 4G, bei G3S per WLAN, Ethernet oder 4G. Die Inbetriebnahme läuft über die Hoymiles App per QR-Code.
Worin unterscheiden sich G3 und G3S?
Die G3S-Modelle haben ein Farbdisplay, die G3-Modelle einen LED-Ring. Das Datenblatt der G3S nennt mehr Netzanschlussnormen, darunter TOR Erzeuger Typ A für Österreich. Die elektrischen Kennwerte gleicher Klassen sind weitgehend gleich; Ausnahmen sind die MPPT-Zahl der 10-kW-Klasse und die Angabe zur Umschaltzeit. Im Shop sind die 6- und 8-kW-Klassen G3S, die 10-, 15- und 20-kW-Klassen G3.
Welche Normen erfüllt die HIT?
Die Datenblätter aller fünf Shop-Modelle nennen VDE-AR-N 4105 und EN 50549, dazu IEC 62109 für die Sicherheit. TOR Erzeuger Typ A ist nur im Datenblatt der G3S-Modelle genannt. Eine Datenblattnennung ersetzt kein Einheitenzertifikat: Die Nachweise für den Netzbetreiber stellen wir Ihnen zur Anmeldung zusammen und fragen Fehlendes bei Hoymiles an.
Fachliche Einordnung
Wofür die HIT
der richtige Ansatz ist
Wo die Reihe ihre Stärken hat, wo sie an Grenzen stößt und was das für die Auslegung bedeutet.
Niederspannung statt Hochvolt
Die HIT arbeitet mit Batterien zwischen 40 und 60 V, die Speicher LB-G3 haben 51,2 V Nennspannung. Das macht die Module einzeln aufstellbar und parallel erweiterbar, bis 16 Stück. Der Preis dafür sind hohe Ströme: bis 350 A am HIT-20L-G3, Batterieleitungen bis 150 mm². Planen Sie Leitungswege und Querschnitte deshalb vor der Montage. Weitere Hoymiles-Lösungen: der HiOne und die HiBattery.
Wann sich die Reihe rechnet
Die fünf Shop-Modelle decken 6 bis 20 kW ab, vom Einfamilienhaus bis zum Handwerksbetrieb. Die Überdimensionierung bis 200 % und bis zu vier MPP-Tracker helfen bei Ost-West-Dächern und mehreren Dachflächen. Stark ist die Reihe dort, wo Notstrom für die ganze Hausverteilung gefragt ist oder ein Generator eingebunden werden soll, etwa auf Hofstellen.
Grenzen, die Sie kennen sollten
Der Wechselrichter ist nur für die Wandmontage freigegeben, Boden und Rollen betreffen die Speicher. Den Batteriestrom begrenzt oft der Speicher: Ein LB-6D-G3 liefert dauerhaft 60 A, das HIT-20L-G3 könnte 350 A. Das gilt auch für die Notstromspitze ohne PV. Batterieleitungen brauchen bis 150 mm², die Absicherung legen wir mit Ihnen fest. TOR Erzeuger Typ A nennt nur das Datenblatt der G3S-Modelle.
Was PVSelected dazu beiträgt
Wir klären Leistungsklasse, Speicher, Querschnitte und Absicherung vor der Bestellung, holen fehlende Herstellerangaben bei Hoymiles ein und halten die Unterlagen für den Netzbetreiber bereit. Anfragen laufen über unser Anfrageformular, fertige Pakete bestellen Sie direkt im B2B-Shop.
QuellenHoymiles Datenblatt HIT-(5-20)L-G3 REV1.0 (© 2024) · Datenblatt HIT-(5-20)L-G3S REV1.2 (© 2026) · Quick Installation Guide HIT-(5-20)L-G3 REV1.2 (© 2025) · HIT Tri-fold Leaflet (07/2026) · HIT Series A4-Flyer DE (PVSelected) · Three-phase Low-voltage System Solution V20250104 · B2B-Shop b2b.pvselected.de, Stand 25.09.2026. Alle Angaben ohne Gewähr, maßgeblich sind die jeweils aktuellen Herstellerunterlagen. Mehr Grundlagen im PV-Wissen.
